Realizzazione del test di
pressione
Le condutture completate ma non
ancora ricoperte/isolate dovranno
essere riempite con acqua filtrata,
in modo da renderle prive di aria.
Verrà realizzato sia il test prelimi-
nare che il test principale.
Test preliminare
Per il test preliminare è necessario
radunare una pressione di prova
derivante dalla pressione di
esercizio consentita, superiore a 5
bar, che dovrà essere ripristinata
entro 30 minuti, 2 volte a distanza
di 10 minuti. Dopodichè, trascorso
un tempo di prova superiore a 30
minuti, la pressione di prova non
dovrà scendere di più/
maggiormente di 0,6 bar (0,1 ogni
5 minuti) e non dovranno
verificarsi perdite.

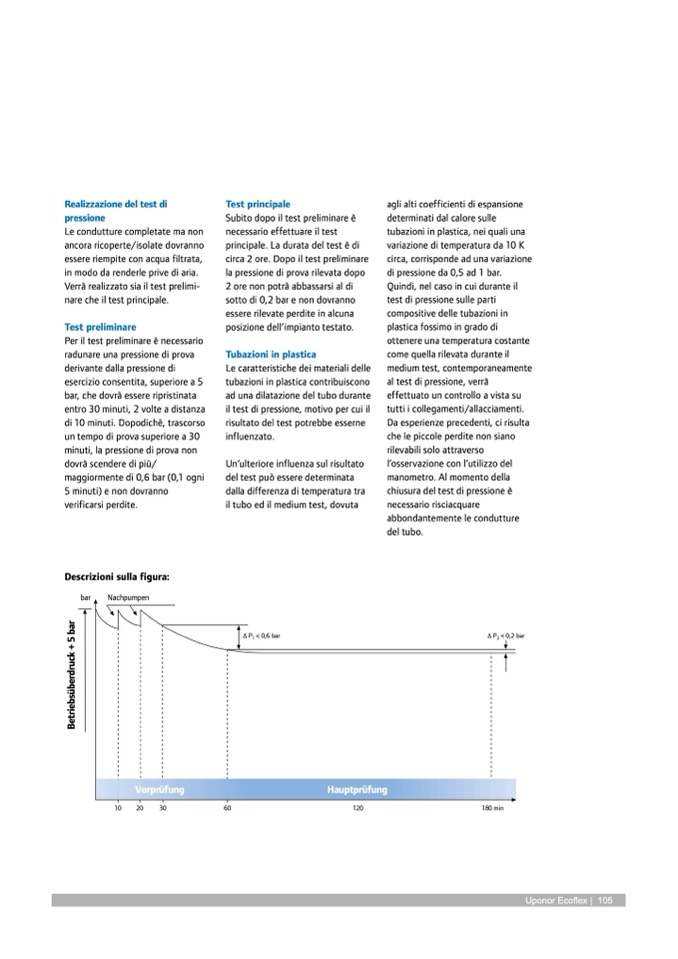

Descrizioni sulla figura:
bar
Nachpumpen
Test principale
Subito dopo il test preliminare è
necessario effettuare il test
principale. La durata del test è di
circa 2 ore. Dopo il test preliminare
la pressione di prova rilevata dopo
2 ore non potrà abbassarsi al di
sotto di 0,2 bar e non dovranno
essere rilevate perdite in alcuna
posizione dell’impianto testato.
Tubazioni in plastica
Le caratteristiche dei materiali delle
tubazioni in plastica contribuiscono
ad una dilatazione del tubo durante
il test di pressione, motivo per cui il
risultato del test potrebbe esserne
influenzato.
Un’ulteriore influenza sul risultato
del test può essere determinata
dalla differenza di temperatura tra
il tubo ed il medium test, dovuta
agli alti coefficienti di espansione
determinati dal calore sulle
tubazioni in plastica, nei quali una
variazione di temperatura da 10 K
circa, corrisponde ad una variazione
di pressione da 0,5 ad 1 bar.
Quindi, nel caso in cui durante il
test di pressione sulle parti
compositive delle tubazioni in
plastica fossimo in grado di
ottenere una temperatura costante
come quella rilevata durante il
medium test, contemporaneamente
al test di pressione, verrà
effettuato un controllo a vista su
tutti i collegamenti/allacciamenti.
Da esperienze precedenti, ci risulta
che le piccole perdite non siano
rilevabili solo attraverso
l’osservazione con l’utilizzo del
manometro. Al momento della
chiusura del test di pressione è
necessario risciacquare
abbondantemente le condutture
del tubo.
∆ P
2
< 0,2 bar
∆ P
1
< 0,6 bar
Vorprüfung
10
20
30
60
Hauptprüfung
120
180 min
Uponor Ecoflex | 105
