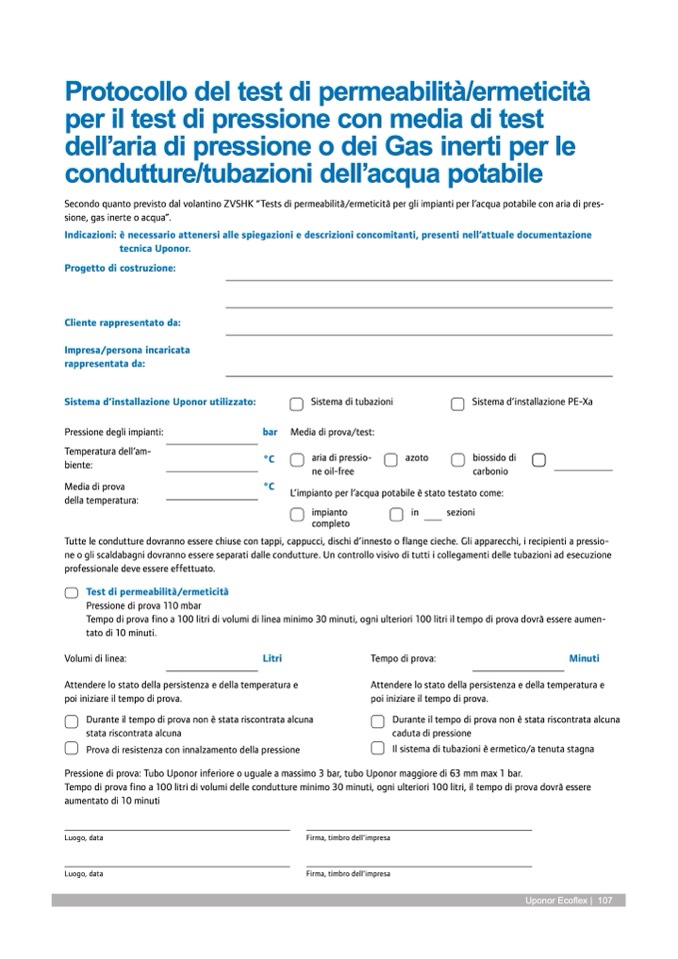

Protocollo del test di permeabilità/ermeticità

per il test di pressione con media di test

dell’aria di pressione o dei Gas inerti per le

condutture/tubazioni dell’acqua potabile

Secondo quanto previsto dal volantino ZVSHK “Tests di permeabilità/ermeticità per gli impianti per l’acqua potabile con aria di pres-

sione, gas inerte o acqua”.

Indicazioni: è necessario attenersi alle spiegazioni e descrizioni concomitanti, presenti nell’attuale documentazione

tecnica Uponor.

Progetto di costruzione:

Cliente rappresentato da:

Impresa/persona incaricata

rappresentata da:

Sistema d’installazione Uponor utilizzato:

Pressione degli impianti:

bar

Sistema di tubazioni

Media di prova/test:

aria di pressio-

ne oil-free

Sistema d’installazione PE-Xa

azoto

biossido di

carbonio

Temperatura dell’am-

biente:

°C

Media di prova

°C

L’impianto per l’acqua potabile è stato testato come:

impianto

in

sezioni

completo

della temperatura:

Tutte le condutture dovranno essere chiuse con tappi, cappucci, dischi d’innesto o flange cieche. Gli apparecchi, i recipienti a pressio-

ne o gli scaldabagni dovranno essere separati dalle condutture. Un controllo visivo di tutti i collegamenti delle tubazioni ad esecuzione

professionale deve essere effettuato.

Test di permeabilità/ermeticità

Pressione di prova 110 mbar

Tempo di prova fino a 100 litri di volumi di linea minimo 30 minuti, ogni ulteriori 100 litri il tempo di prova dovrà essere aumen-

tato di 10 minuti.

Volumi di linea:

Litri

Attendere lo stato della persistenza e della temperatura e

poi iniziare il tempo di prova.

Durante il tempo di prova non è stata riscontrata alcuna

stata riscontrata alcuna

Prova di resistenza con innalzamento della pressione

Tempo di prova:

Minuti

Attendere lo stato della persistenza e della temperatura e

poi iniziare il tempo di prova.

Durante il tempo di prova non è stata riscontrata alcuna

caduta di pressione

Il sistema di tubazioni è ermetico/a tenuta stagna

Pressione di prova: Tubo Uponor inferiore o uguale a massimo 3 bar, tubo Uponor maggiore di 63 mm max 1 bar.

Tempo di prova fino a 100 litri di volumi delle condutture minimo 30 minuti, ogni ulteriori 100 litri, il tempo di prova dovr

à essere

aumentato di 10 minuti

Luogo,.data

Firma,.timbro.dell’impresa

Luogo,.data

Firma,.timbro.dell’impresa

Uponor Ecoflex | 107
