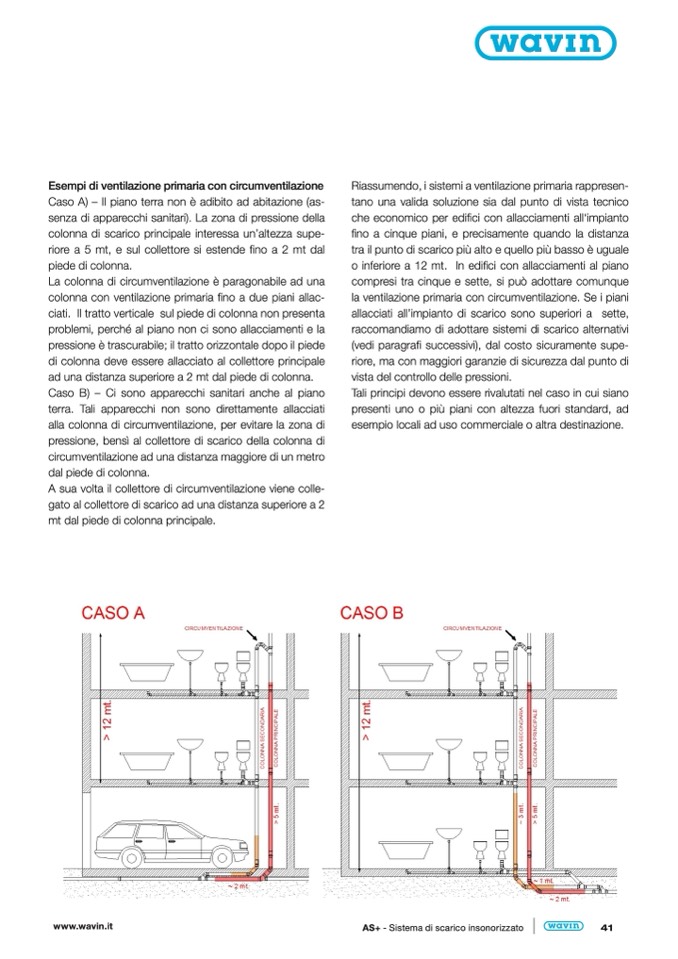

Esempi di ventilazione primaria con circumventilazione
Caso A) – Il piano terra non è adibito ad abitazione (as-
senza di apparecchi sanitari). La zona di pressione della
colonna di scarico principale interessa un’altezza supe-
riore a 5 mt, e sul collettore si estende fino a 2 mt dal
piede di colonna.
La colonna di circumventilazione è paragonabile ad una
colonna con ventilazione primaria fino a due piani allac-
ciati. Il tratto verticale sul piede di colonna non presenta
problemi, perché al piano non ci sono allacciamenti e la
pressione è trascurabile; il tratto orizzontale dopo il piede
di colonna deve essere allacciato al collettore principale
ad una distanza superiore a 2 mt dal piede di colonna.
Caso B) – Ci sono apparecchi sanitari anche al piano
terra. Tali apparecchi non sono direttamente allacciati
alla colonna di circumventilazione, per evitare la zona di
pressione, bensì al collettore di scarico della colonna di
circumventilazione ad una distanza maggiore di un metro
dal piede di colonna.
A sua volta il collettore di circumventilazione viene colle-
gato al collettore di scarico ad una distanza superiore a 2
mt dal piede di colonna principale.
Riassumendo, i sistemi a ventilazione primaria rappresen-
tano una valida soluzione sia dal punto di vista tecnico
che economico per edifici con allacciamenti all‘impianto
fino a cinque piani, e precisamente quando la distanza
tra il punto di scarico più alto e quello più basso è uguale
o inferiore a 12 mt. In edifici con allacciamenti al piano
compresi tra cinque e sette, si può adottare comunque
la ventilazione primaria con circumventilazione. Se i piani
allacciati all’impianto di scarico sono superiori a sette,
raccomandiamo di adottare sistemi di scarico alternativi
(vedi paragrafi successivi), dal costo sicuramente supe-
riore, ma con maggiori garanzie di sicurezza dal punto di
vista del controllo delle pressioni.
Tali principi devono essere rivalutati nel caso in cui siano
presenti uno o più piani con altezza fuori standard, ad
esempio locali ad uso commerciale o altra destinazione.
