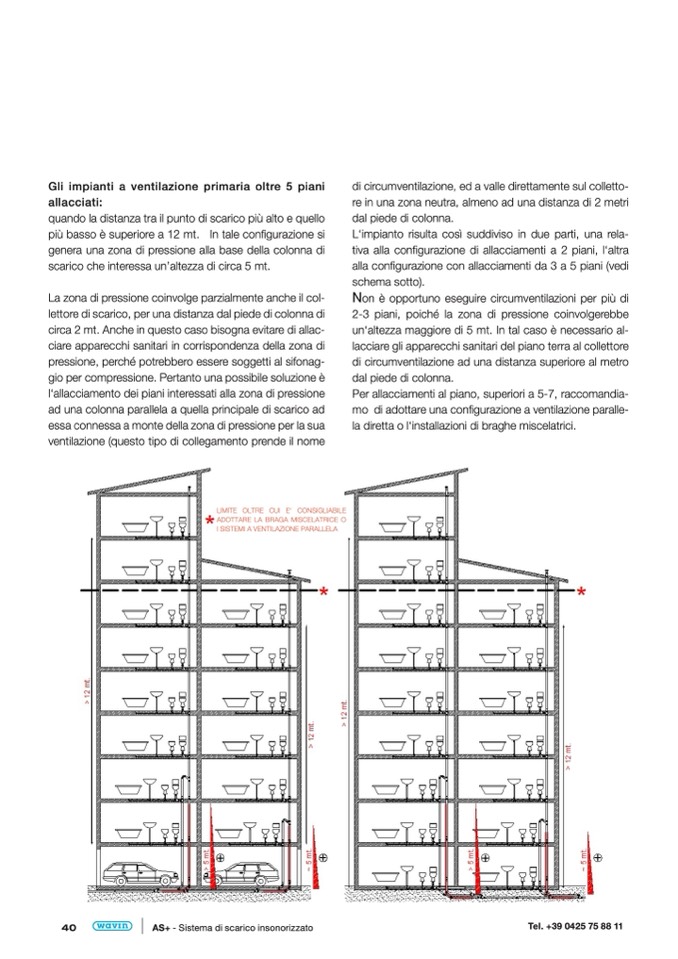

Gli impianti a ventilazione primaria oltre 5 piani
allacciati:
quando la distanza tra il punto di scarico più alto e quello
più basso è superiore a 12 mt. In tale configurazione si
genera una zona di pressione alla base della colonna di
scarico che interessa un’altezza di circa 5 mt.
La zona di pressione coinvolge parzialmente anche il col-
lettore di scarico, per una distanza dal piede di colonna di
circa 2 mt. Anche in questo caso bisogna evitare di allac-
ciare apparecchi sanitari in corrispondenza della zona di
pressione, perché potrebbero essere soggetti al sifonag-
gio per compressione. Pertanto una possibile soluzione è
l‘allacciamento dei piani interessati alla zona di pressione
ad una colonna parallela a quella principale di scarico ad
essa connessa a monte della zona di pressione per la sua
ventilazione (questo tipo di collegamento prende il nome
di circumventilazione, ed a valle direttamente sul colletto-
re in una zona neutra, almeno ad una distanza di 2 metri
dal piede di colonna.
L‘impianto risulta così suddiviso in due parti, una rela-
tiva alla configurazione di allacciamenti a 2 piani, l‘altra
alla configurazione con allacciamenti da 3 a 5 piani (vedi
schema sotto).
Non è opportuno eseguire circumventilazioni per più di
2-3 piani, poiché la zona di pressione coinvolgerebbe
un‘altezza maggiore di 5 mt. In tal caso è necessario al-
lacciare gli apparecchi sanitari del piano terra al collettore
di circumventilazione ad una distanza superiore al metro
dal piede di colonna.
Per allacciamenti al piano, superiori a 5-7, raccomandia-
mo di adottare una configurazione a ventilazione paralle-
la diretta o l‘installazioni di braghe miscelatrici.
