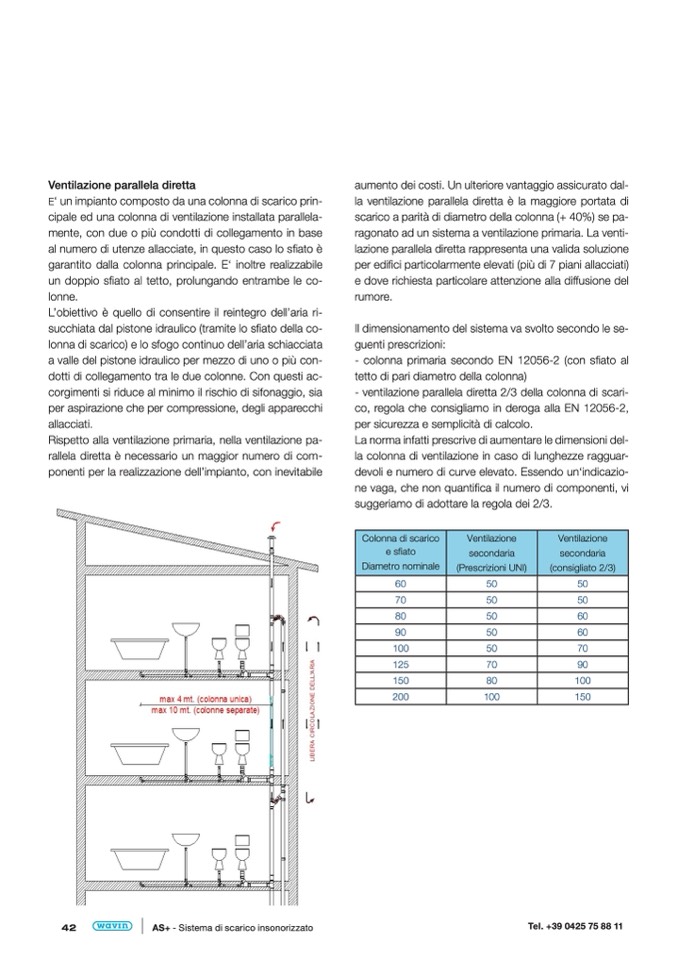

Ventilazione parallela diretta
E‘ un impianto composto da una colonna di scarico prin-
cipale ed una colonna di ventilazione installata parallela-
mente, con due o più condotti di collegamento in base
al numero di utenze allacciate, in questo caso lo sfiato è
garantito dalla colonna principale. E‘ inoltre realizzabile
un doppio sfiato al tetto, prolungando entrambe le co-
lonne.
L’obiettivo è quello di consentire il reintegro dell’aria ri-
succhiata dal pistone idraulico (tramite lo sfiato della co-
lonna di scarico) e lo sfogo continuo dell’aria schiacciata
a valle del pistone idraulico per mezzo di uno o più con-
dotti di collegamento tra le due colonne. Con questi ac-
corgimenti si riduce al minimo il rischio di sifonaggio, sia
per aspirazione che per compressione, degli apparecchi
allacciati.
Rispetto alla ventilazione primaria, nella ventilazione pa-
rallela diretta è necessario un maggior numero di com-
ponenti per la realizzazione dell’impianto, con inevitabile
aumento dei costi. Un ulteriore vantaggio assicurato dal-
la ventilazione parallela diretta è la maggiore portata di
scarico a parità di diametro della colonna (+ 40%) se pa-
ragonato ad un sistema a ventilazione primaria. La venti-
lazione parallela diretta rappresenta una valida soluzione
per edifici particolarmente elevati (più di 7 piani allacciati)
e dove richiesta particolare attenzione alla diffusione del
rumore.
Il dimensionamento del sistema va svolto secondo le se-
guenti prescrizioni:
- colonna primaria secondo EN 12056-2 (con sfiato al
tetto di pari diametro della colonna)
- ventilazione parallela diretta 2/3 della colonna di scari-
co, regola che consigliamo in deroga alla EN 12056-2,
per sicurezza e semplicità di calcolo.
La norma infatti prescrive di aumentare le dimensioni del-
la colonna di ventilazione in caso di lunghezze ragguar-
devoli e numero di curve elevato. Essendo un‘indicazio-
ne vaga, che non quantifica il numero di componenti, vi
suggeriamo di adottare la regola dei 2/3.
60
50
50
70
50
50
80
50
60
90
50
60
100
50
70
125
70
90
150
80
100
200
100
150
Colonna di scarico
e sfiato
Diametro nominale
Ventilazione
secondaria
(Prescrizioni UNI)
Ventilazione
secondaria
(consigliato 2/3)
