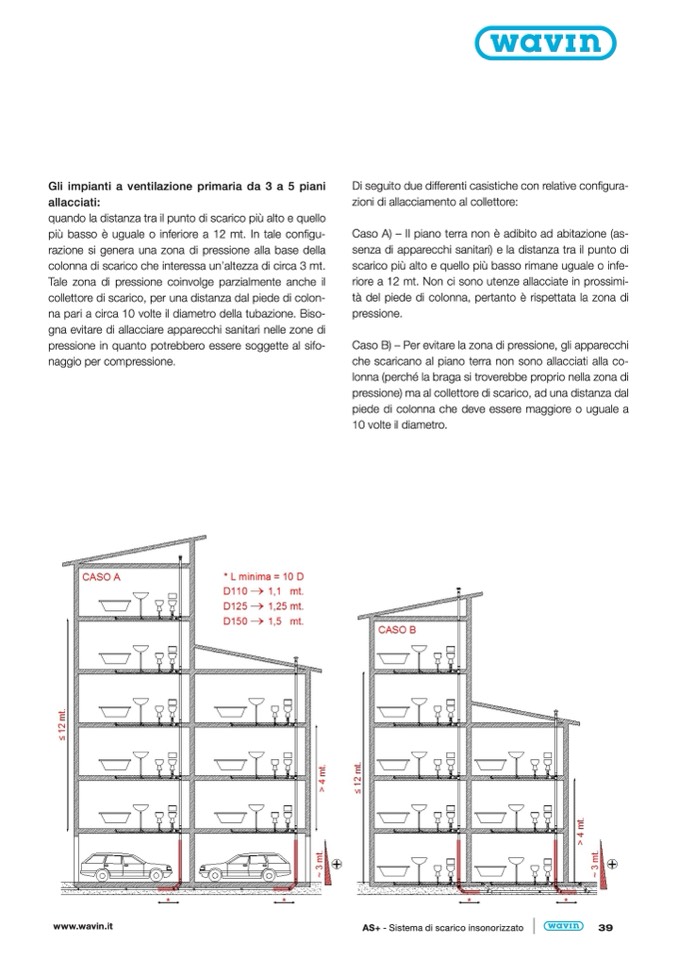

Gli impianti a ventilazione primaria da 3 a 5 piani

allacciati:

quando la distanza tra il punto di scarico più alto e quello

più basso è uguale o inferiore a 12 mt. In tale configu-

razione si genera una zona di pressione alla base della

colonna di scarico che interessa un’altezza di circa 3 mt.

Tale zona di pressione coinvolge parzialmente anche il

collettore di scarico, per una distanza dal piede di colon-

na pari a circa 10 volte il diametro della tubazione. Biso-

gna evitare di allacciare apparecchi sanitari nelle zone di

pressione in quanto potrebbero essere soggette al sifo-

naggio per compressione.

Di seguito due differenti casistiche con relative configura-

zioni di allacciamento al collettore:

Caso A) – Il piano terra non è adibito ad abitazione (as-

senza di apparecchi sanitari) e la distanza tra il punto di

scarico più alto e quello più basso rimane uguale o infe-

riore a 12 mt. Non ci sono utenze allacciate in prossimi-

tà del piede di colonna, pertanto è rispettata la zona di

pressione.

Caso B) – Per evitare la zona di pressione, gli apparecchi

che scaricano al piano terra non sono allacciati alla co-

lonna (perché la braga si troverebbe proprio nella zona di

pressione) ma al collettore di scarico, ad una distanza dal

piede di colonna che deve essere maggiore o uguale a

10 volte il diametro.
