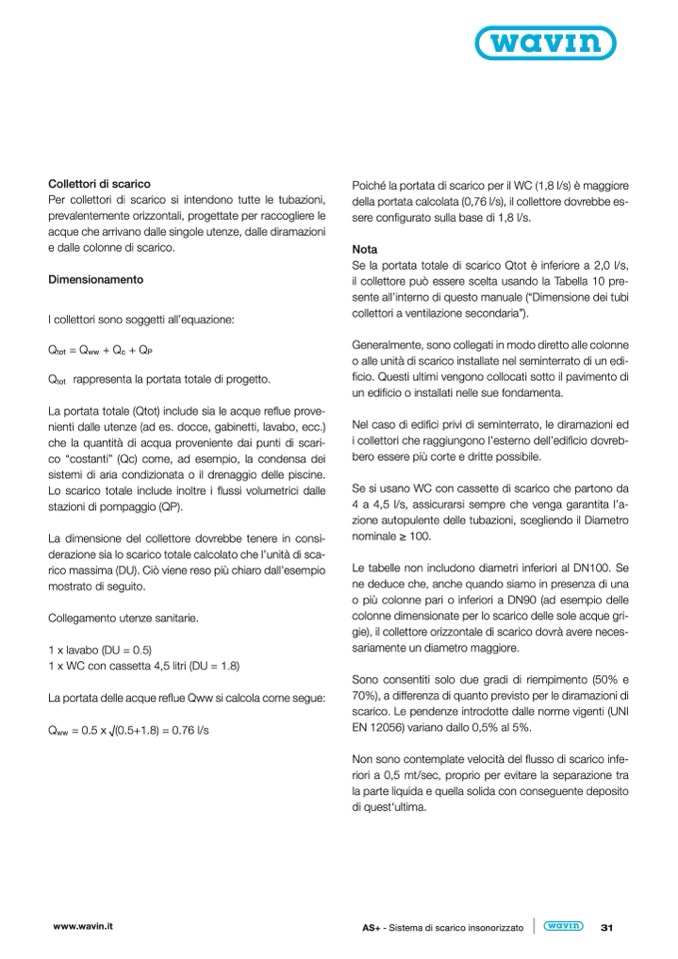

Collettori di scarico
Per collettori di scarico si intendono tutte le tubazioni,
prevalentemente orizzontali, progettate per raccogliere le
acque che arrivano dalle singole utenze, dalle diramazioni
e dalle colonne di scarico.
Dimensionamento
I collettori sono soggetti all’equazione:
Q
tot
= Q
ww
+ Q
c
+ Q
P
Q
tot
rappresenta la portata totale di progetto.
Poiché la portata di scarico per il WC (1,8 l/s) è maggiore
della portata calcolata (0,76 l/s), il collettore dovrebbe es-
sere configurato sulla base di 1,8 l/s.
Nota
Se la portata totale di scarico Qtot è inferiore a 2,0 l/s,
il collettore può essere scelta usando la Tabella 10 pre-
sente all’interno di questo manuale (“Dimensione dei tubi
collettori a ventilazione secondaria”).
Generalmente, sono collegati in modo diretto alle colonne
o alle unità di scarico installate nel seminterrato di un edi-
ficio. Questi ultimi vengono collocati sotto il pavimento di
un edificio o installati nelle sue fondamenta.
Nel caso di edifici privi di seminterrato, le diramazioni ed
i collettori che raggiungono l’esterno dell’edificio dovreb-
bero essere più corte e dritte possibile.
Se si usano WC con cassette di scarico che partono da
4 a 4,5 l/s, assicurarsi sempre che venga garantita l’a-
zione autopulente delle tubazioni, scegliendo il Diametro
nominale ≥ 100.
Le tabelle non includono diametri inferiori al DN100. Se
ne deduce che, anche quando siamo in presenza di una
o più colonne pari o inferiori a DN90 (ad esempio delle
colonne dimensionate per lo scarico delle sole acque gri-
gie), il collettore orizzontale di scarico dovrà avere neces-
sariamente un diametro maggiore.
Sono consentiti solo due gradi di riempimento (50% e
70%), a differenza di quanto previsto per le diramazioni di
scarico. Le pendenze introdotte dalle norme vigenti (UNI
EN 12056) variano dallo 0,5% al 5%.
Non sono contemplate velocità del flusso di scarico infe-
riori a 0,5 mt/sec, proprio per evitare la separazione tra
la parte liquida e quella solida con conseguente deposito
di quest‘ultima.
La portata totale (Qtot) include sia le acque reflue prove-
nienti dalle utenze (ad es. docce, gabinetti, lavabo, ecc.)
che la quantità di acqua proveniente dai punti di scari-
co “costanti” (Qc) come, ad esempio, la condensa dei
sistemi di aria condizionata o il drenaggio delle piscine.
Lo scarico totale include inoltre i flussi volumetrici dalle
stazioni di pompaggio (QP).
La dimensione del collettore dovrebbe tenere in consi-
derazione sia lo scarico totale calcolato che l’unità di sca-
rico massima (DU). Ciò viene reso più chiaro dall’esempio
mostrato di seguito.
Collegamento utenze sanitarie.
1 x lavabo (DU = 0.5)
1 x WC con cassetta 4,5 litri (DU = 1.8)
La portata delle acque reflue Qww si calcola come segue:
Q
ww
= 0.5 x √(0.5+1.8) = 0.76 l/s
