Nota

In caso di aumenti di sezione, allineare sempre le tuba-

zioni.

Min. 1.5 m

Direzione flusso

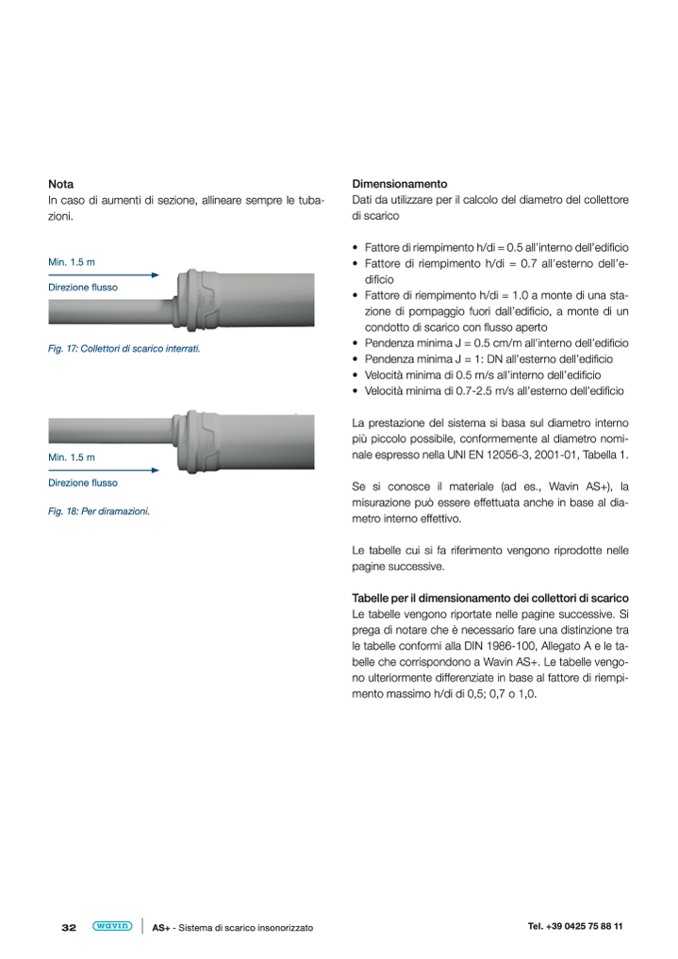

Fig. 17: Collettori di scarico interrati.

Min. 1.5 m

Direzione flusso

Fig. 18: Per diramazioni.

Dimensionamento

Dati da utilizzare per il calcolo del diametro del collettore

di scarico

• Fattore di riempimento h/di = 0.5 all’interno dell’edificio

• Fattore di riempimento h/di = 0.7 all’esterno dell’e-

dificio

• Fattore di riempimento h/di = 1.0 a monte di una sta-

zione di pompaggio fuori dall’edificio, a monte di un

condotto di scarico con flusso aperto

• Pendenza minima J = 0.5 cm/m all’interno dell’edificio

• Pendenza minima J = 1: DN all’esterno dell’edificio

• Velocità minima di 0.5 m/s all’interno dell’edificio

• Velocità minima di 0.7-2.5 m/s all’esterno dell’edificio

La prestazione del sistema si basa sul diametro interno

più piccolo possibile, conformemente al diametro nomi-

nale espresso nella UNI EN 12056-3, 2001-01, Tabella 1.

Se si conosce il materiale (ad es., Wavin AS+), la

misurazione può essere effettuata anche in base al dia-

metro interno effettivo.

Le tabelle cui si fa riferimento vengono riprodotte nelle

pagine successive.

Tabelle per il dimensionamento dei collettori di scarico

Le tabelle vengono riportate nelle pagine successive. Si

prega di notare che è necessario fare una distinzione tra

le tabelle conformi alla DIN 1986-100, Allegato A e le ta-

belle che corrispondono a Wavin AS+. Le tabelle vengo-

no ulteriormente differenziate in base al fattore di riempi-

mento massimo h/di di 0,5; 0,7 o 1,0.
