Backflow

Le tubazioni di diramazione installate vicine o una di fronte all’altra devono essere protette per prevenire il flusso inverso.

WC + altre utenze

WC opposto

A

B

C

< 90o

Dimensioni minime

• Scostamento in altezza non necessario

• Angolo max. 90o

Esempio con Wavin AS+

< 180o

Dimensioni minime

• Scostamento in altezza min. 20 cm

• Angolo max. 180o

Esempio con Wavin AS+

180o

Dimensioni minime

• Scostamento in altezza non necessario

• Angolo esattamente 180o

Esempio con Wavin AS+

Braga DN 100

Diversi tipi di braga

Braga DN 100

Braga a scagno con riduzioni

Braga DN 100

Braga doppia DN 100

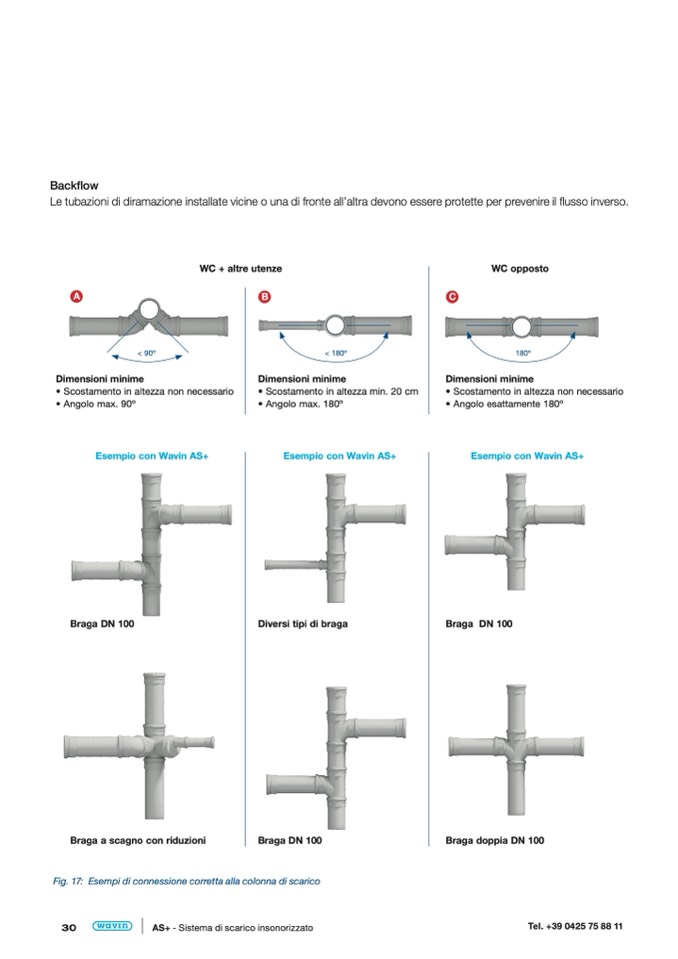

Fig. 17: Esempi di connessione corretta alla colonna di scarico

30

AS+ - Sistema di scarico insonorizzato
