Colonna di scarico > 22 m

Se lo scostamento è > 2 m, si deve seguire il metodo di

installazione proposto alla Fig.13. In alternativa si applica

la configurazione di figura 15. In queste situazioni, si deve

sempre utilizzare o la curva prolungata od il tratto di tuba-

zione da 250 mm.

Curve 45o

Min. 1.5 m

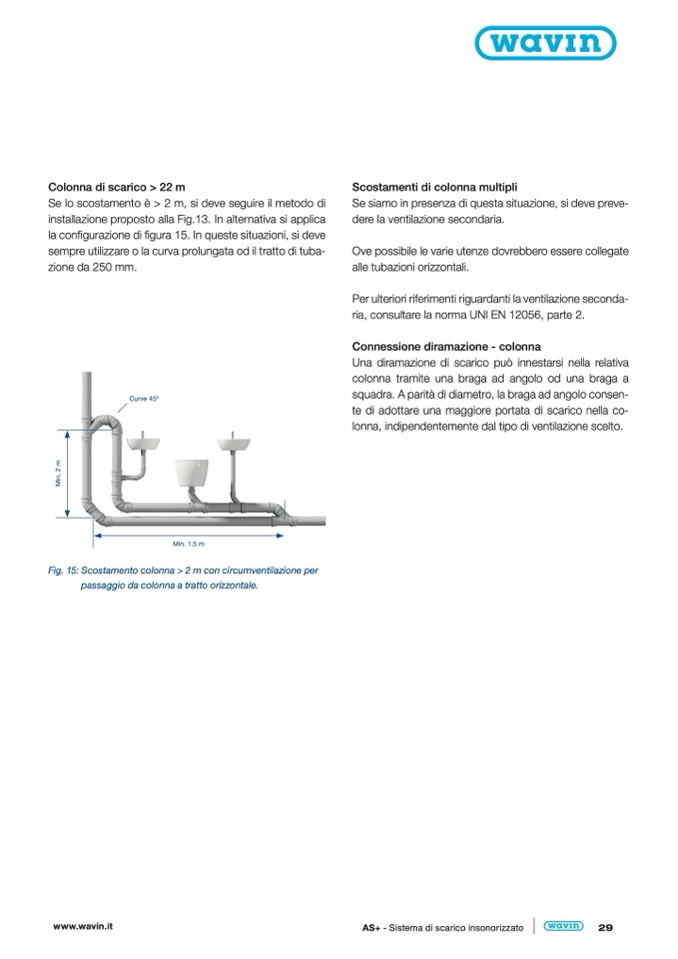

Fig. 15: Scostamento colonna > 2 m con circumventilazione per

passaggio da colonna a tratto orizzontale.

Scostamenti di colonna multipli

Se siamo in presenza di questa situazione, si deve preve-

dere la ventilazione secondaria.

Ove possibile le varie utenze dovrebbero essere collegate

alle tubazioni orizzontali.

Per ulteriori riferimenti riguardanti la ventilazione seconda-

ria, consultare la norma UNI EN 12056, parte 2.

Connessione diramazione - colonna

Una diramazione di scarico può innestarsi nella relativa

colonna tramite una braga ad angolo od una braga a

squadra. A parità di diametro, la braga ad angolo consen-

te di adottare una maggiore portata di scarico nella co-

lonna, indipendentemente dal tipo di ventilazione scelto.
