1

Min. 1 m libero

2

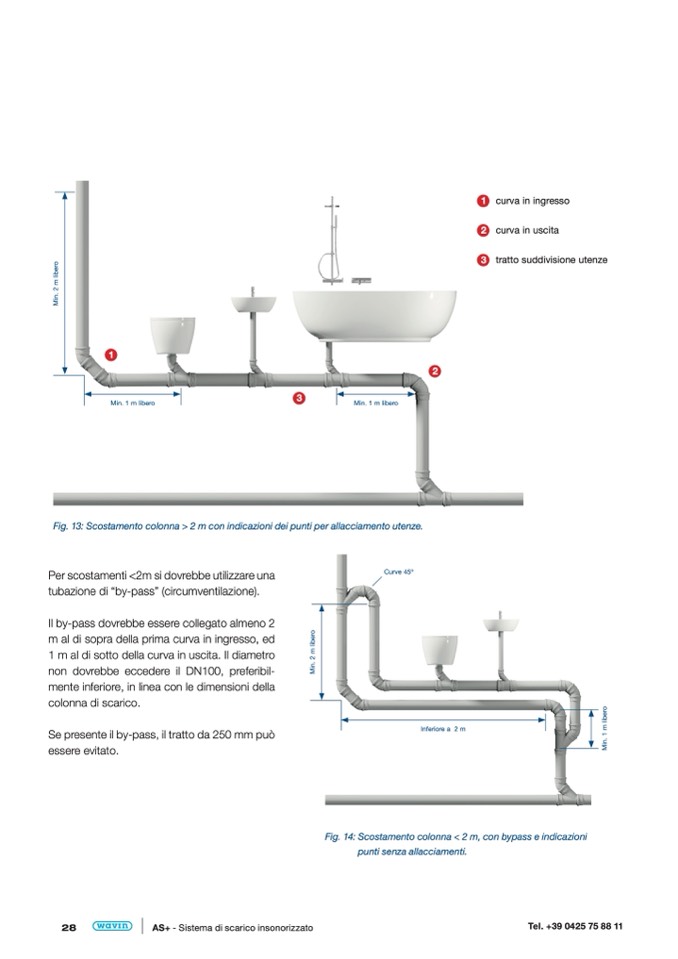

Fig. 13: Scostamento colonna > 2 m con indicazioni dei punti per allacciamento utenze.

Per scostamenti <2m si dovrebbe utilizzare una

tubazione di “by-pass” (circumventilazione).

Il by-pass dovrebbe essere collegato almeno 2

m al di sopra della prima curva in ingresso, ed

1 m al di sotto della curva in uscita. Il diametro

non dovrebbe eccedere il DN100, preferibil-

mente inferiore, in linea con le dimensioni della

colonna di scarico.

Se presente il by-pass, il tratto da 250 mm può

essere evitato.

Curve 45o

28

AS+ - Sistema di scarico insonorizzato

Tel. +39 0425 75 88 11

3

Min. 1 m libero

Inferiore a 2 m

Fig. 14: Scostamento colonna < 2 m, con bypass e indicazioni

punti senza allacciamenti.

1 curva in ingresso

2 curva in uscita

3 tratto suddivisione utenze

M

i

n

.

1

m

l

i

b

e

r

o

M

i

n

.

2

m

l

i

b

e

r

o

M

i

n

.

2

m

l

i

b

e

r

o
