Lavelli Cucina

È possibile collegare un massimo di quattro scarichi deri-

vanti da lavelli cucina ad una discesa DN 70. Se si colle-

gano più di quattro lavelli, è necessario verificare il corret-

to dimensionamento della colonna di scarico.

Layout

Le colonne devono essere installate:

• senza modificare il diametro nominale

• senza eccessivi scostamenti

Gli edifici residenziali vicini possono essere collegati ad

un collettore comune a patto di determinate condizioni.

1. Conformità alle misure antincendio richieste

2. Conformità ai requisiti di protezione acustica

L’innesto di una colonna in un tratto intermedio di un col-

lettore di scarico è realizzato con una curva a 45°, un trat-

to rettilineo di lunghezza pari a due diametri ed una curva

a 45°. La curva prolungata presente all’interno della gam-

ma AS+ aiuta nell’ottenere questo risultato, togliendo i

componenti tronchetto tubazione + curva dalla lista dei

raccordi necessari.

Quando si hanno più colonne che si innestano nello stes-

so collettore di scarico, anche in questo caso dev’esse-

re adottata la disposizione ottimale per ciascun piede di

colonna. Gli obiettivi da tenere in considerazione sono

sempre gli stessi: favorire il normale deflusso dell’acqua

(cercando di evitare scorrimenti contrari), cercare di limi-

tare l’onda di ritorno e ridurre al minimo la rumorosità.

Pressioni indesiderate possono comportare lo svuota-

mento via aspirazione dello scarico dell’utenza, dando

origine a cattivi odori o alla fuoriuscita di acque reflue

nell’area in questione.

Colonne fino a 10 metri in altezza

Con colonne di scarico inferiori ai 10 metri in altezza, il

cambio di direzione al piede di colonna potrebbe essere

effettuato con curve a 87,5°. Tuttavia, per ottenere una

riduzione della rumorosità e perfette performances idrua-

liche, la curva a 87,5° dovrebbe essere sostituita da 2

curve a 45°.

Colonne dai 10 ai 22 metri in altezza

Nel caso in cui si abbia uno scostamento >2 m, le se-

guenti zone dovrebbero rimanere prive di allacciamenti:

1. Min. 2m al di sopra della curva nel punto di ingresso.

2. Min. 1m a valle e a monte delle curve presenti all’estre-

mità del tratto orizzontale.

Tutto ciò non viene applicato nel caso si abbia uno sco-

stamento fino a 45°.

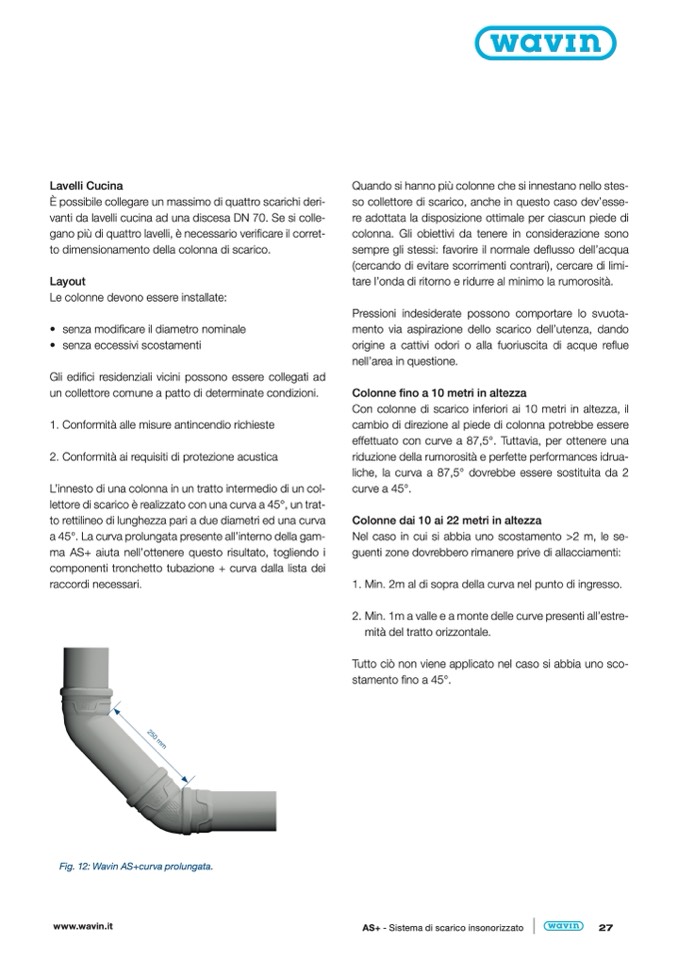

Fig. 12: Wavin AS+curva prolungata.
