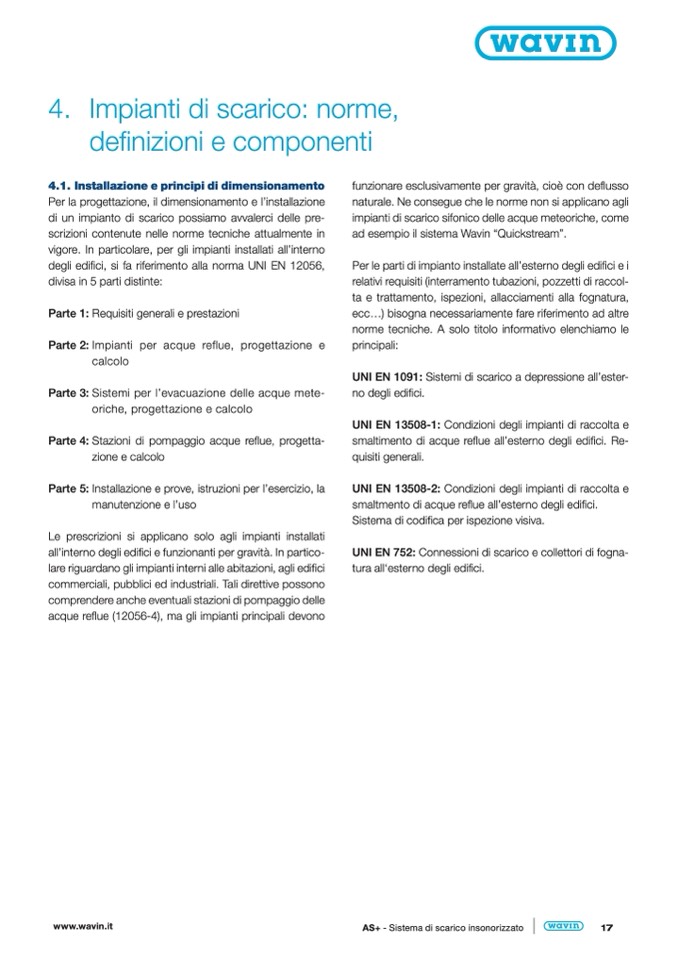

4. Impianti di scarico: norme,

definizioni e componenti

4.1. Installazione e principi di dimensionamento

Per la progettazione, il dimensionamento e l’installazione

di un impianto di scarico possiamo avvalerci delle pre-

scrizioni contenute nelle norme tecniche attualmente in

vigore. In particolare, per gli impianti installati all’interno

degli edifici, si fa riferimento alla norma UNI EN 12056,

divisa in 5 parti distinte:

Parte 1: Requisiti generali e prestazioni

Parte 2: Impianti per acque reflue, progettazione e

calcolo

Parte 3: Sistemi per l’evacuazione delle acque mete-

oriche, progettazione e calcolo

Parte 4: Stazioni di pompaggio acque reflue, progetta-

zione e calcolo

Parte 5: Installazione e prove, istruzioni per l’esercizio, la

manutenzione e l’uso

Le prescrizioni si applicano solo agli impianti installati

all’interno degli edifici e funzionanti per gravità. In partico-

lare riguardano gli impianti interni alle abitazioni, agli edifici

commerciali, pubblici ed industriali. Tali direttive possono

comprendere anche eventuali stazioni di pompaggio delle

acque reflue (12056-4), ma gli impianti principali devono

funzionare esclusivamente per gravità, cioè con deflusso

naturale. Ne consegue che le norme non si applicano agli

impianti di scarico sifonico delle acque meteoriche, come

ad esempio il sistema Wavin “Quickstream”.

Per le parti di impianto installate all’esterno degli edifici e i

relativi requisiti (interramento tubazioni, pozzetti di raccol-

ta e trattamento, ispezioni, allacciamenti alla fognatura,

ecc...) bisogna necessariamente fare riferimento ad altre

norme tecniche. A solo titolo informativo elenchiamo le

principali:

UNI EN 1091: Sistemi di scarico a depressione all’ester-

no degli edifici.

UNI EN 13508-1: Condizioni degli impianti di raccolta e

smaltimento di acque reflue all’esterno degli edifici. Re-

quisiti generali.

UNI EN 13508-2: Condizioni degli impianti di raccolta e

smaltmento di acque reflue all’esterno degli edifici.

Sistema di codifica per ispezione visiva.

UNI EN 752: Connessioni di scarico e collettori di fogna-

tura all‘esterno degli edifici.
