3.7.2 Come ridurre il livello acustico

La riduzione del livello acustico all’interno di un edificio si

distingue tra:

• Opzione primaria: prevenire o limitare la creazione del

rumore

• Opzione secondaria: cercare di ridurre il rumore esistente

Opzione primaria: prevenire la creazione del rumore

Progettare l‘ambiente abitativo affinché il posizionamento

degli impianti venga realizzato in ambienti non sensibili al

rumore.

Effettuare una corretta ventilazione delle tubazioni: la scelta

del tipo di ventilazione deve essere fatta in modo corretto

e tutto l’impianto deve garantire una corretta ventilazione.

Dimensionare le tubazioni in modo che il flusso dell‘acqua

sia ottimale (evitare bolle e differenze di velocità):

• I cambi di direzione devono essere fluenti (non improvvisi)

• Nel passaggio da verticale a orizzontale utilizzare 2 cur-

ve da 45° con una distanza tra loro di almeno 2 volte il

diametro.

• Le connessioni alle colone di scarico vanno eseguite,

preferibilmente, con braghe a 88°.

Opzione secondaria: ridurre il rumore creato

Limitare il suono propagato dalle strutture:

•

•

•

Fissare il sistema di tubazioni ad una parete pesante

preferibilmente > 220 kg/m2. Se siamo all’interno di un

cavedio, non fissare la tubazione sul cavedio ma sulla

parete strutturale.

Utilizzare collari con rivestimento in gomma, non posi-

zionare i collari vicino a sorgenti di rumore (ad esempio

vicino alle curve).

Impedire il contatto tra il tubo e altri tubi o altre parti

costruttive dell’edificio.

Ridurre il suono da trasmissione aerea:

• Un muro di massa elevata riduce la trasmissione aerea.

Se è presente un cavedio con caratteristiche diverse,

rivestirlo con materiali fonoassorbenti (materassini fo-

noassorbenti)

• Avvolgere le tubazioni con isolanti, non utilizzare iso-

lanti termici a cellule chiuse poiché aumentano il rumo-

re; utilizzare isolanti appositi e con massa superiore a

4 kg/m2

• Rivestimento del tubo per evitare i ponti acustici tra il

tubo e muratura adiacente con lana di roccia o di vetro

oppure isolante sintetico

• Negli attraversamenti (solai, parete), isolare i punti di

contatto per evitare sia trasmissione strutturale che

trasmissione aerea.

sione

urale

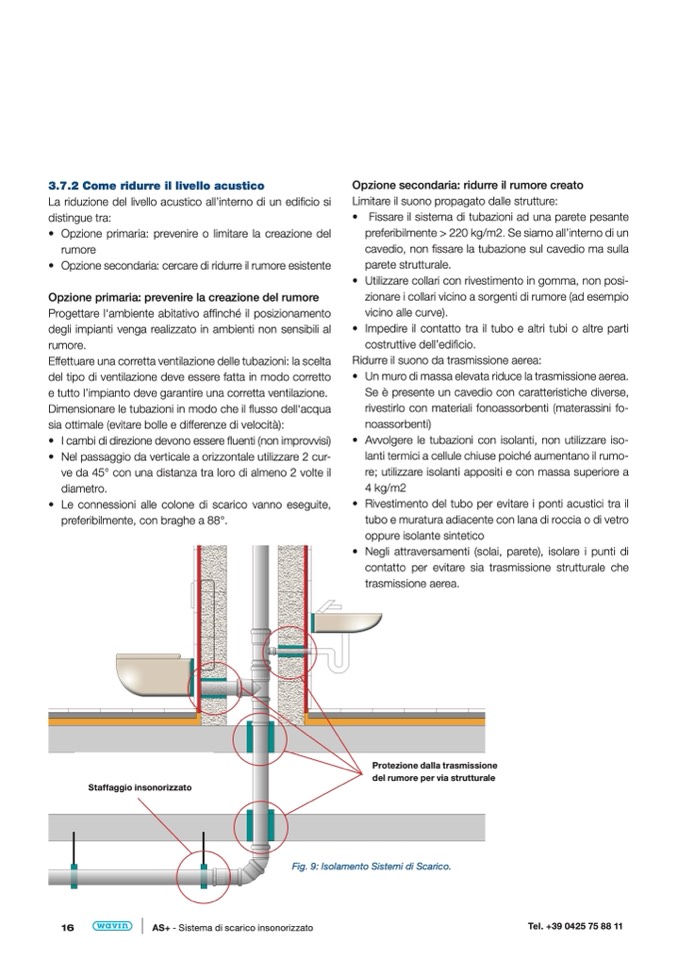

Fig. 9: Isolamento Sistemi di Scarico.

16

AS+ - Sistema di scarico insonorizzato
