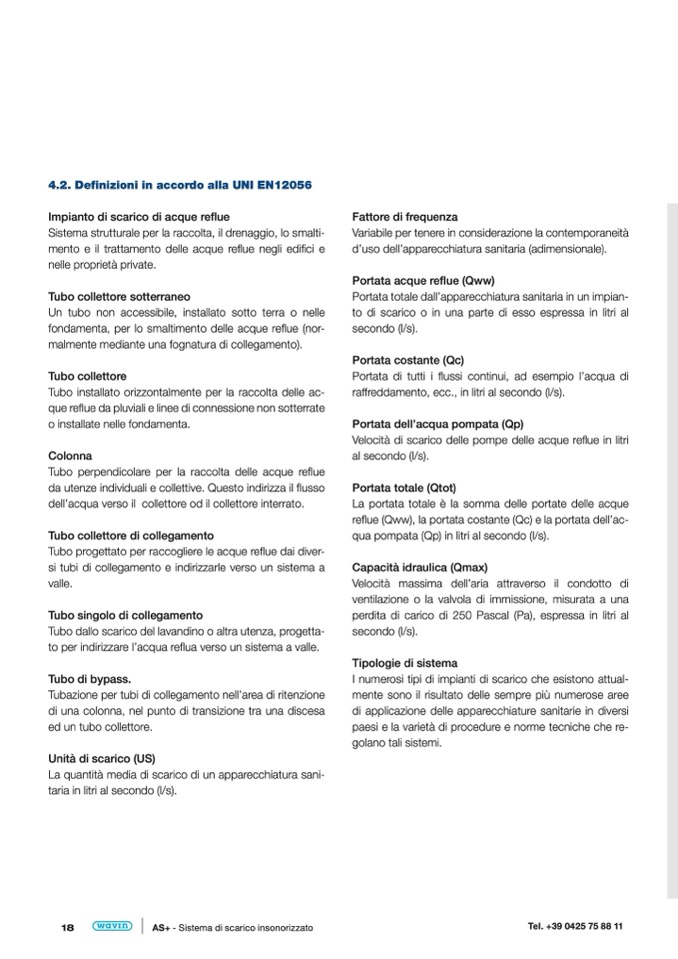

4.2. Definizioni in accordo alla UNI EN12056

Impianto di scarico di acque reflue

Sistema strutturale per la raccolta, il drenaggio, lo smalti-

mento e il trattamento delle acque reflue negli edifici e

nelle proprietà private.

Tubo collettore sotterraneo

Un tubo non accessibile, installato sotto terra o nelle

fondamenta, per lo smaltimento delle acque reflue (nor-

malmente mediante una fognatura di collegamento).

Tubo collettore

Tubo installato orizzontalmente per la raccolta delle ac-

que reflue da pluviali e linee di connessione non sotterrate

o installate nelle fondamenta.

Colonna

Tubo perpendicolare per la raccolta delle acque reflue

da utenze individuali e collettive. Questo indirizza il flusso

dell’acqua verso il collettore od il collettore interrato.

Tubo collettore di collegamento

Tubo progettato per raccogliere le acque reflue dai diver-

si tubi di collegamento e indirizzarle verso un sistema a

valle.

Tubo singolo di collegamento

Tubo dallo scarico del lavandino o altra utenza, progetta-

to per indirizzare l’acqua reflua verso un sistema a valle.

Tubo di bypass.

Tubazione per tubi di collegamento nell’area di ritenzione

di una colonna, nel punto di transizione tra una discesa

ed un tubo collettore.

Unità di scarico (US)

La quantità media di scarico di un apparecchiatura sani-

taria in litri al secondo (l/s).

Fattore di frequenza

Variabile per tenere in considerazione la contemporaneità

d’uso dell’apparecchiatura sanitaria (adimensionale).

Portata acque reflue (Qww)

Portata totale dall’apparecchiatura sanitaria in un impian-

to di scarico o in una parte di esso espressa in litri al

secondo (l/s).

Portata costante (Qc)

Portata di tutti i flussi continui, ad esempio l’acqua di

raffreddamento, ecc., in litri al secondo (l/s).

Portata dell’acqua pompata (Qp)

Velocità di scarico delle pompe delle acque reflue in litri

al secondo (l/s).

Portata totale (Qtot)

La portata totale è la somma delle portate delle acque

reflue (Qww), la portata costante (Qc) e la portata dell’ac-

qua pompata (Qp) in litri al secondo (l/s).

Capacità idraulica (Qmax)

Velocità massima dell’aria attraverso il condotto di

ventilazione o la valvola di immissione, misurata a una

perdita di carico di 250 Pascal (Pa), espressa in litri al

secondo (l/s).

Tipologie di sistema

I numerosi tipi di impianti di scarico che esistono attual-

mente sono il risultato delle sempre più numerose aree

di applicazione delle apparecchiature sanitarie in diversi

paesi e la varietà di procedure e norme tecniche che re-

golano tali sistemi.
