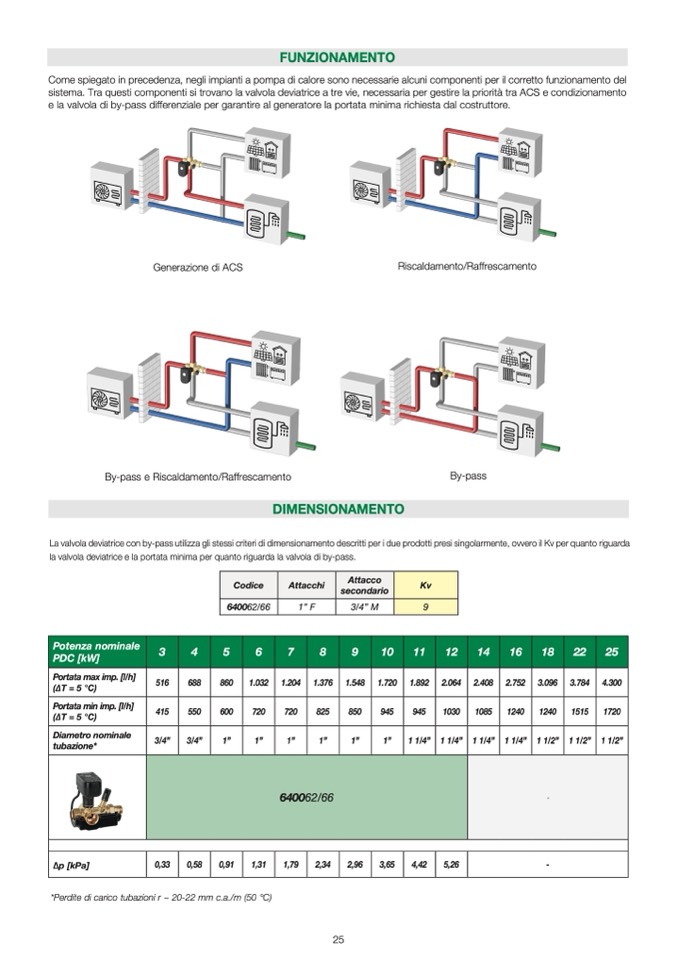

FUNZIONAMENTO
Come spiegato in precedenza, negli impianti a pompa di calore sono necessarie alcuni componenti per il corretto funzionamento de
l
sistema. Tra questi componenti si trovano la valvola deviatrice a tre vie, necessaria per gestire la priorità tra ACS e condizionament
o
e la valvola di by-pass differenziale per garantire al generatore la portata minima richiesta dal costruttore.
Generazione di ACS
Riscaldamento/Raffrescament
o
By-pass e Riscaldamento/Raffrescament
o
By-pass
DIMENSIONAMENTO
La valvola deviatrice con by-pass utilizza gli stessi criteri di dimensionamento descritti per i due prodotti presi singolarmente, ovvero il Kv per quanto riguarda
la valvola deviatrice e la portata minima per quanto riguarda la valvola di by-pass.
Codice
Attacchi
Attacc
o
secondario
Kv
640062/66
1” F
3/4” M
9
Potenza nominal
e
PDC [kW]
3
4
5
6
7
8
9 10
11
12
14
16
18
22
2
5
Portata max imp. [l/h]
(∆T = 5 °C)
516
688
860
1.032
1.204
1.376
1.548
1.720
1.892
2.064
2.408
2.752
3.096
3.784
4.30
0
Portata min imp. [l/h]
(∆T = 5 °C)
415
550
600
720
720
825
850
945
945
1030
1085
1240
1240
1515
1720
Diametro nominale
tubazione*
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
640062/6
6
-
∆p [kPa]
0,33
0,58
0,91
1,31
1,79
2,34
2,96
3,65
4,42
5,26
-
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C
)
25
