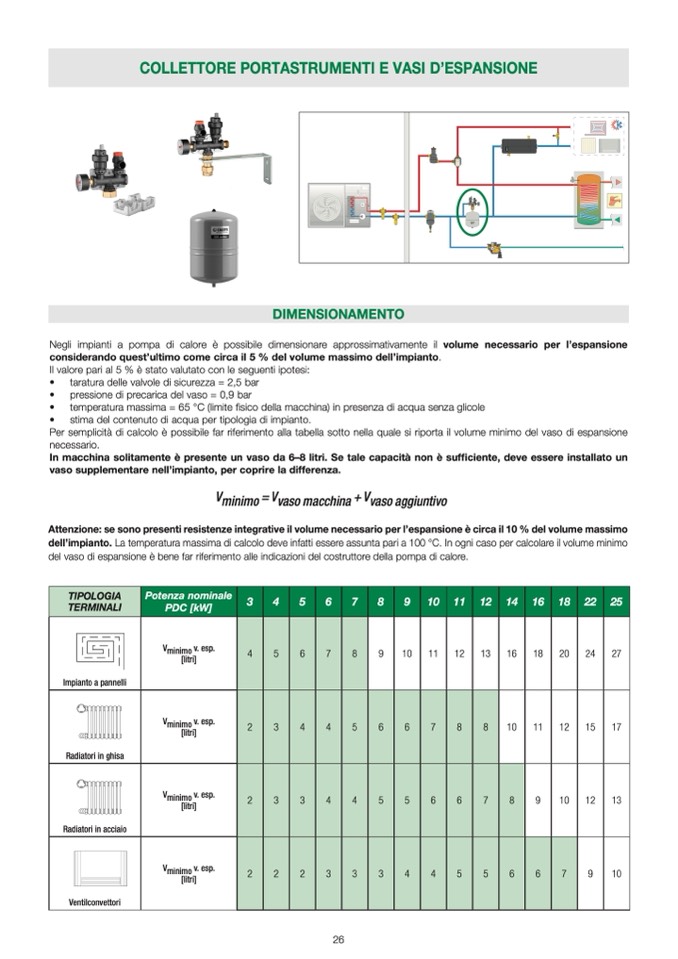

COLLETTORE PORTASTRUMENTI E VASI D’ESPANSIONE
b
a
r
0
2
41
DIMENSIONAMENTO
Negli impianti a pompa di calore è possibile dimensionare approssimativamente il volume necessario per l’espansion
e
considerando quest’ultimo come circa il 5 % del volume massimo dell’impianto
.
Il valore pari al 5 % è stato valutato con le seguenti ipotesi
:
•
taratura delle valvole di sicurezza = 2,5 ba
r
•
pressione di precarica del vaso = 0,9 bar
•
temperatura massima = 65 °C (limite
fisico della macchina) in presenza di acqua senza glicole
•
stima del contenuto di acqua per tipologia di impianto
.
b
a
r
0
2
41
Per semplicità di calcolo è possibile far riferimento alla tabella sotto nella quale si riporta il volume minimo del vaso di espansion
e
necessario
.
In macchina solitamente è presente un vaso da 6–8 litri. Se tale capacità non è sufficiente, deve essere installato un
vaso supplementare nell’impianto, per coprire la differenza
.
Vminimo = Vvaso macchina + Vvaso aggiuntivo
Attenzione: se sono presenti resistenze integrative il volume necessario per l’espansione è circa il 10 % del volume massim
o
dell’impianto. La temperatura massima di calcolo deve infatti essere assunta pari a 100 °C. In ogni caso per calcolare il volume minim
o
del vaso di espansione è bene far riferimento alle indicazioni del costruttore della pompa di calore.
TIPOLOGIA
TERMINAL
I
Potenza nominal
e
PDC [kW]
3 4
5 6
7 8
9 10
11
12
14
16
18
22
2
5
Vminimo v. esp
.
[litri]
4 5
6 7
8 9
10
11
12
13
16
18
20
24
27
Impianto a pannell
i
b
a
r
0
2
41
Vminimo v. esp
.
[litri]
2 3
4 4
5 6
6 7
8 8
10
11
12
15
17
Radiatori in ghis
a
Vminimo v. esp
.
[litri]
2 3
3 4
4 5
5 6
6 7
8 9
10
12
13
Radiatori in acciaio
Vminimo v. esp
.
[litri]
2 2
2 3
3 3
4 4
5 5
6 6
7 9
10
Ventilconvettori
26
