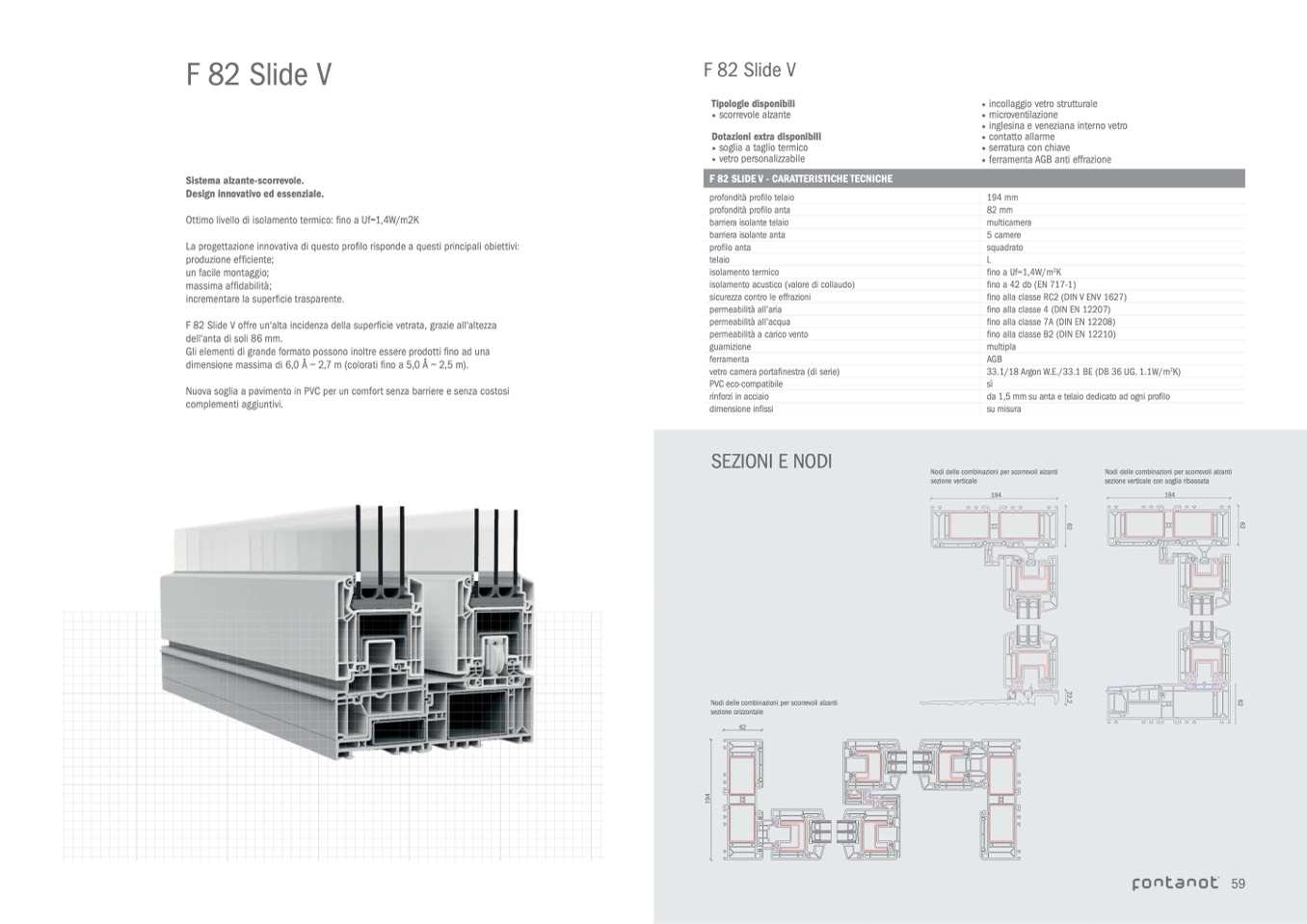

F 82 Slide V

F 82 Slide V

Tipologie disponibili

• scorrevole alzante

Dotazioni extra disponibili

• soglia a taglio termico

• vetro personalizzabile

F 82 SLIDE V - CARATTERISTICHE TECNICHE

profondità profilo telaio

profondità profilo anta

barriera isolante telaio

barriera isolante anta

profilo anta

telaio

isolamento termico

isolamento acustico (valore di collaudo)

sicurezza contro le effrazioni

permeabilità all’aria

permeabilità all’acqua

permeabilità a carico vento

guarnizione

ferramenta

vetro camera portafinestra (di serie)

PVC eco-compatibile

rinforzi in acciaio

dimensione infissi

SEZIONI E NODI

Sistema alzante-scorrevole.

Design innovativo ed essenziale.

Ottimo livello di isolamento termico: fino a Uf=1,4W/m2K

La progettazione innovativa di questo profilo risponde a questi principali obiettivi:

produzioneefficiente;

un facile montaggio;

massima affidabilità;

incrementare la superficie trasparente.

F 82 Slide V offre un‘alta incidenza della superficie vetrata, grazie all‘altezza

dell‘anta di soli 86 mm.

Gli elementi di grande formato possono inoltre essere prodotti fino ad una

dimensione massima di 6,0 Å ~ 2,7 m (colorati fino a 5,0 Å ~ 2,5 m).

Nuova soglia a pavimento in PVC per un comfort senza barriere e senza costosi

complementi aggiuntivi.

• incollaggio vetro strutturale

• microventilazione

• inglesina e veneziana interno vetro

• contatto allarme

• serratura con chiave

• ferramenta AGB anti effrazione

194 mm

82 mm

multicamera

5 camere

squadrato

L

fino a Uf=1,4W/m

2

K

fino a 42 db (EN 717-1)

fino alla classe RC2 (DIN V ENV 1627)

fino alla classe 4 (DIN EN 12207)

fino alla classe 7A (DIN EN 12208)

fino alla classe B2 (DIN EN 12210)

multipla

AGB

33.1/18 Argon W.E./33.1 BE (DB 36 UG. 1.1W/m

2

K)

sì

da 1,5 mm su anta e telaio dedicato ad ogni profilo

su misura

1

9

4

�

Nodi delle combinazioni per scorrevoli alzanti

sezione orizzontale

62

Nodi delle combinazioni per scorrevoli alzanti

sezione verticale

194

Nodi delle combinazioni per scorrevoli alzanti

sezione verticale con soglia ribassata

194

6

2

6

2

6

2

2

2

,

2

59
