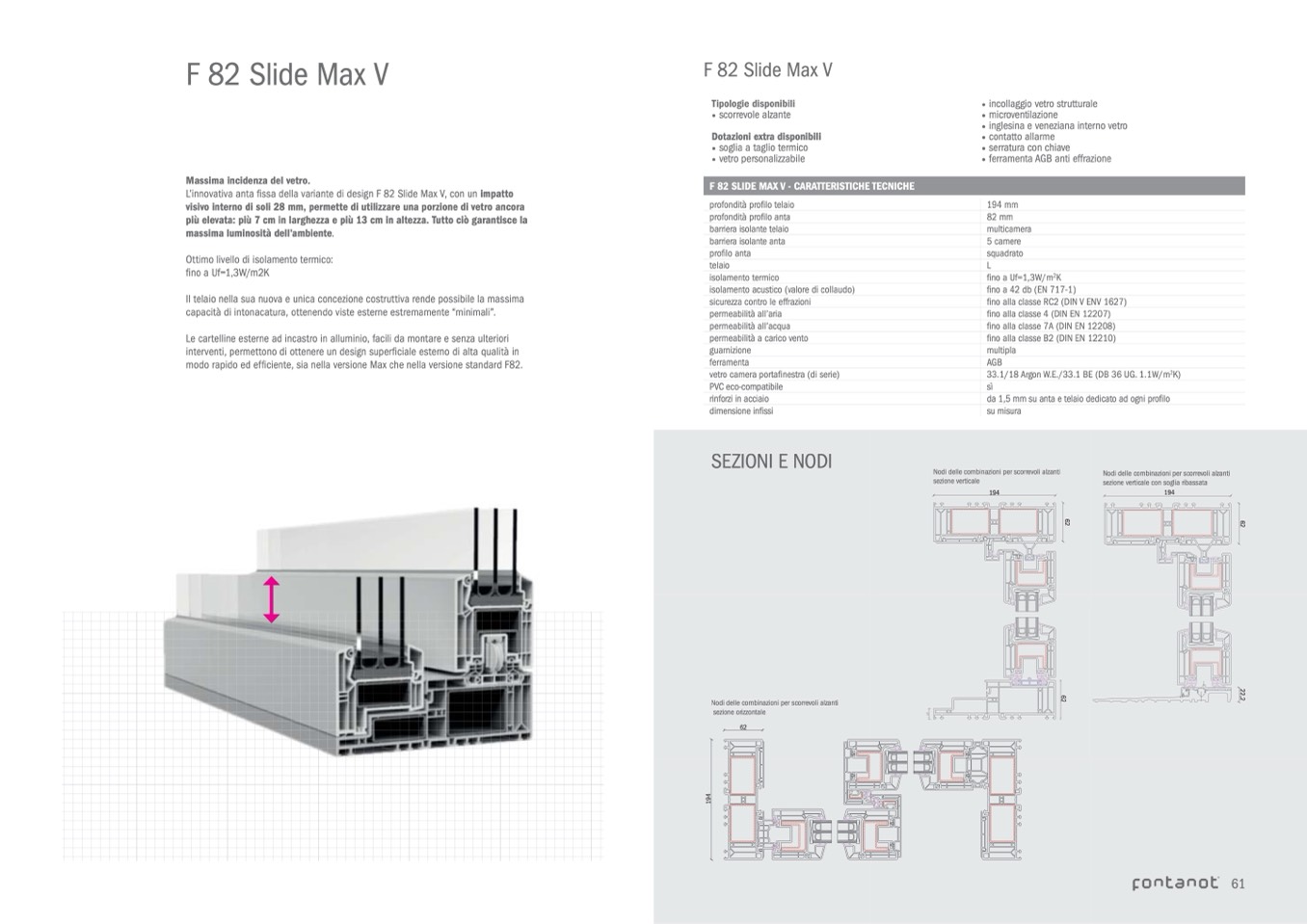

F 82 Slide Max V
F 82 Slide Max V
Massima incidenza del vetro.
L’innovativa anta fissa della variante di design F 82 Slide Max V, con un impatto
visivo interno di soli 28 mm, permette di utilizzare una porzione di vetro ancora
più elevata: più 7 cm in larghezza e più 13 cm in altezza. Tutto ciò garantisce la
massima luminosità dell’ambiente.
Ottimo livello di isolamento termico:
fino a Uf=1,3W/m2K
Il telaio nella sua nuova e unica concezione costruttiva rende possibile la massima
capacità di intonacatura, ottenendo viste esterne estremamente “minimali”.
Le cartelline esterne ad incastro in alluminio, facili da montare e senza ulteriori
interventi, permettono di ottenere un design superficiale esterno di alta qualità in
modo rapido ed efficiente, sia nella versione Max che nella versione standard F82.
• scorrevole alzante
Dotazioni extra disponibili
• soglia a taglio termico
• vetro personalizzabile
F 82 SLIDE MAX V - CARATTERISTICHE TECNICHE
profondità profilo telaio
profondità profilo anta
barriera isolante telaio
barriera isolante anta
profilo anta
telaio
isolamento termico
isolamento acustico (valore di collaudo)
sicurezza contro le effrazioni
permeabilità all’aria
permeabilità all’acqua
permeabilità a carico vento
guarnizione
ferramenta
vetro camera portafinestra (di serie)
PVC eco-compatibile
rinforzi in acciaio
dimensione infissi
SEZIONI E NODI
• incollaggio vetro strutturale
• microventilazione
• inglesina e veneziana interno vetro
• contatto allarme
• serratura con chiave
• ferramenta AGB anti effrazione
194 mm
82 mm
multicamera
5 camere
squadrato
L
fino a Uf=1,3W/m
2
K
fino a 42 db (EN 717-1)
fino alla classe RC2 (DIN V ENV 1627)
fino alla classe 4 (DIN EN 12207)
fino alla classe 7A (DIN EN 12208)
fino alla classe B2 (DIN EN 12210)
multipla
AGB
33.1/18 Argon W.E./33.1 BE (DB 36 UG. 1.1W/m
2
K)
sì
da 1,5 mm su anta e telaio dedicato ad ogni profilo
su misura
1
9
4
�
Nodi delle combinazioni per scorrevoli alzanti
sezione orizzontale
62
Nodi delle combinazioni per scorrevoli alzanti
sezione verticale
194
Nodi delle combinazioni per scorrevoli alzanti
sezione verticale con soglia ribassata
194
6
2
2
2
,
2
6
2
6
2
61
