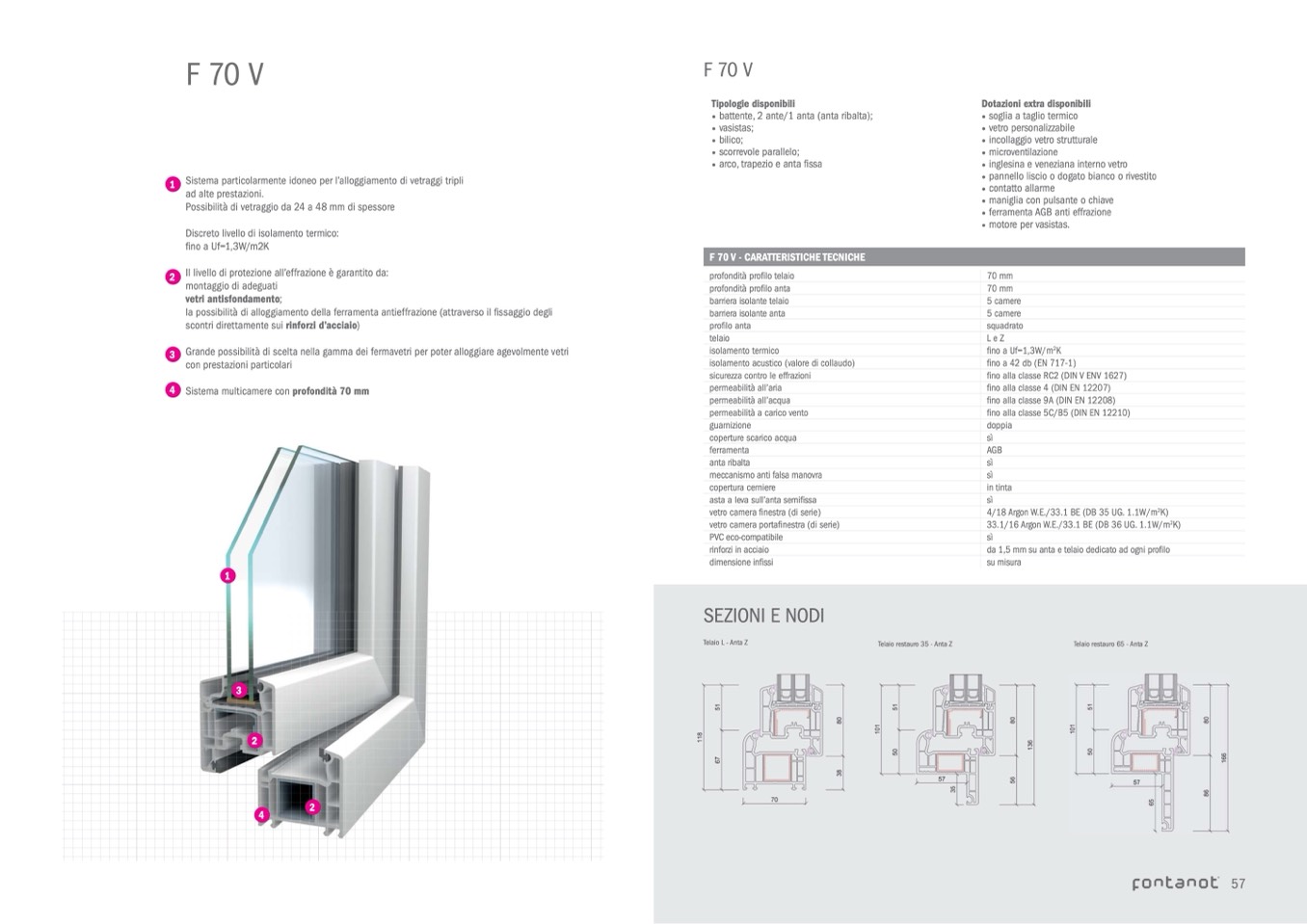

F 70 V
F 70 V
Tipologie disponibili
• battente, 2 ante/1 anta (anta ribalta);
• vasistas;
• bilico;
• scorrevole parallelo;
• arco, trapezio e anta fissa
1
Sistema particolarmente idoneo per l’alloggiamento di vetraggi tripli
ad alte prestazioni.
Possibilità di vetraggio da 24 a 48 mm di spessore
Discreto livello di isolamento termico:
fino a Uf=1,3W/m2K
2
Il livello di protezione all’effrazione è garantito da:
montaggio di adeguati
vetri antisfondamento;
la possibilità di alloggiamento della ferramenta antieffrazione (attraverso il fissaggio degli
scontri direttamente sui rinforzi d’acciaio)
3
Grande possibilità di scelta nella gamma dei fermavetri per poter alloggiare agevolmente vetri
con prestazioni particolari
4 Sistema multicamere con profondità 70 mm
Dotazioni extra disponibili
• soglia a taglio termico
• vetro personalizzabile
• incollaggio vetro strutturale
• microventilazione
• inglesina e veneziana interno vetro
• pannello liscio o dogato bianco o rivestito
• contatto allarme
• maniglia con pulsante o chiave
• ferramenta AGB anti effrazione
• motore per vasistas.
F 70 V - CARATTERISTICHE TECNICHE
profondità profilo telaio
70 mm
profondità profilo anta
70 mm
barriera isolante telaio
5 camere
barriera isolante anta
5 camere
profilo anta
squadrato
telaio
L eZ
isolamento termico
fino a Uf=1,3W/m
2
K
isolamento acustico (valore di collaudo)
fino a 42 db (EN 717-1)
sicurezza contro le effrazioni
fino alla classe RC2 (DIN V ENV 1627)
permeabilità all’aria
fino alla classe 4 (DIN EN 12207)
permeabilità all’acqua
fino alla classe 9A (DIN EN 12208)
permeabilità a carico vento
fino alla classe 5C/B5 (DIN EN 12210)
guarnizione
doppia
coperture scarico acqua
sì
ferramenta
AGB
anta ribalta
sì
meccanismo anti falsa manovra
sì
copertura cerniere
in tinta
asta a leva sull’anta semifissa
sì
vetro camera finestra (di serie)
4/18 Argon W.E./33.1 BE (DB 35 UG. 1.1W/m
2
K)
vetro camera portafinestra (di serie)
33.1/16 Argon W.E./33.1 BE (DB 36 UG. 1.1W/m
2
K)
PVC eco-compatibile
sì
rinforzi in acciaio
da 1,5 mm su anta e telaio dedicato ad ogni profilo
dimensione infissi
su misura
1
3
2
2
4
SEZIONI E NODI
Telaio L - Anta Z
Telaio restauro 35 - Anta Z
Telaio restauro 65 - Anta Z
