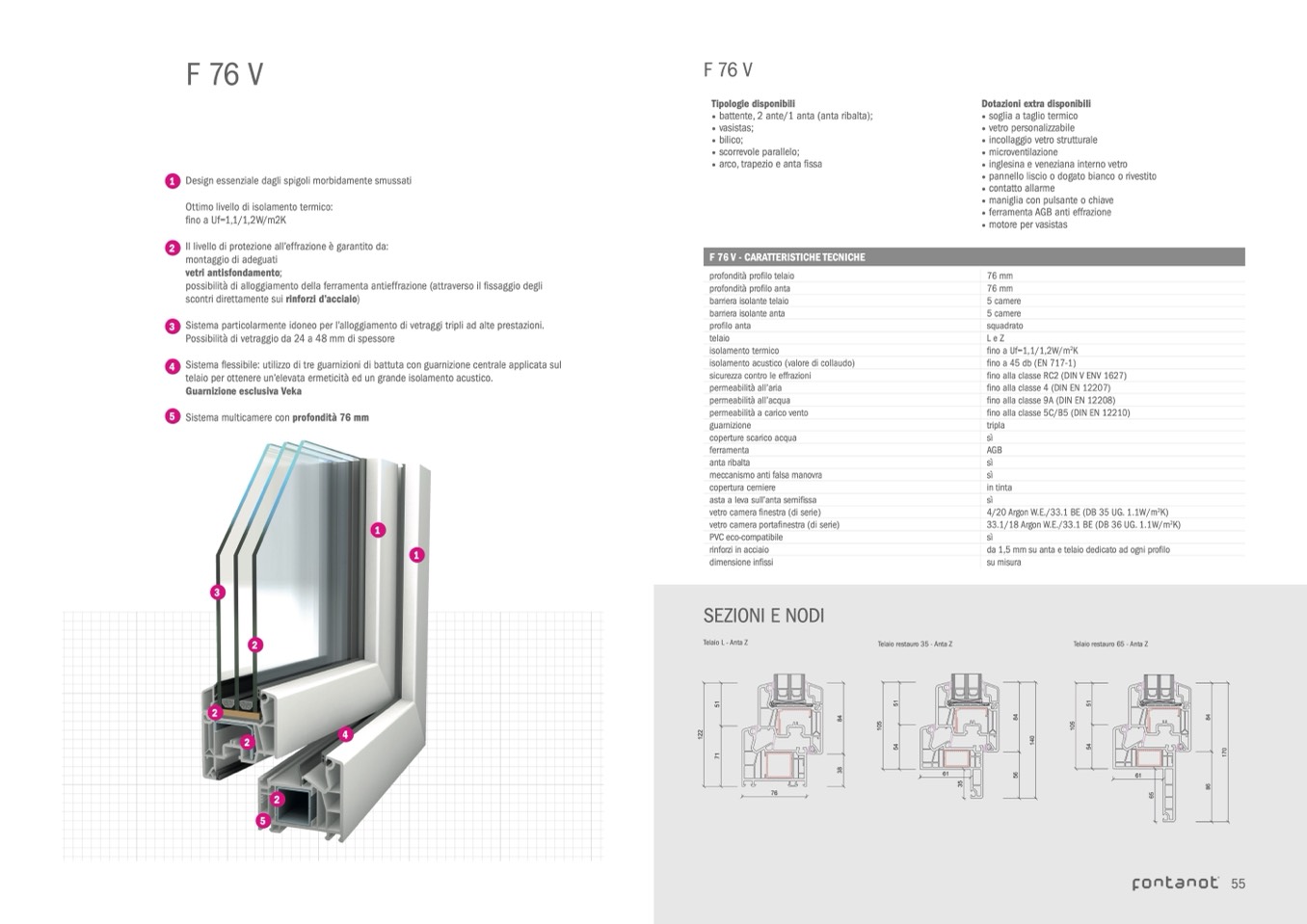

F 76 V

F 76 V

Tipologie disponibili

• battente, 2 ante/1 anta (anta ribalta);

• vasistas;

• bilico;

• scorrevole parallelo;

• arco, trapezio e anta fissa

F 76 V - CARATTERISTICHE TECNICHE

profondità profilo telaio

profondità profilo anta

barriera isolante telaio

barriera isolante anta

profilo anta

telaio

isolamento termico

isolamento acustico (valore di collaudo)

sicurezza contro le effrazioni

permeabilità all’aria

permeabilità all’acqua

permeabilità a carico vento

guarnizione

coperture scarico acqua

ferramenta

anta ribalta

meccanismo anti falsa manovra

copertura cerniere

asta a leva sull’anta semifissa

vetro camera finestra (di serie)

vetro camera portafinestra (di serie)

PVC eco-compatibile

rinforzi in acciaio

dimensione infissi

1 Design essenziale dagli spigoli morbidamente smussati

Ottimo livello di isolamento termico:

fino a Uf=1,1/1,2W/m2K

2 Il livello di protezione all’effrazione è garantito da:

montaggio di adeguati

vetri antisfondamento;

possibilità di alloggiamento della ferramenta antieffrazione (attraverso il fissaggio degli

scontri direttamente sui rinforzi d’acciaio)

3 Sistema particolarmente idoneo per l’alloggiamento di vetraggi tripli ad alte prestazioni.

Possibilità di vetraggio da 24 a 48 mm di spessore

4 Sistema flessibile: utilizzo di tre guarnizioni di battuta con guarnizione centrale applicata sul

telaio per ottenere un’elevata ermeticità ed un grande isolamento acustico.

Guarnizione esclusiva Veka

5 Sistema multicamere con profondità 76 mm

Dotazioni extra disponibili

• soglia a taglio termico

• vetro personalizzabile

• incollaggio vetro strutturale

• microventilazione

• inglesina e veneziana interno vetro

• pannello liscio o dogato bianco o rivestito

• contatto allarme

• maniglia con pulsante o chiave

• ferramenta AGB anti effrazione

• motore per vasistas

76 mm

76 mm

5 camere

5 camere

squadrato

L e Z

fino a Uf=1,1/1,2W/m

2

K

fino a 45 db (EN 717-1)

fino alla classe RC2 (DIN V ENV 1627)

fino alla classe 4 (DIN EN 12207)

fino alla classe 9A (DIN EN 12208)

fino alla classe 5C/B5 (DIN EN 12210)

tripla

sì

AGB

sì

sì

in tinta

sì

4/20 Argon W.E./33.1 BE (DB 35 UG. 1.1W/m

2

K)

33.1/18 Argon W.E./33.1 BE (DB 36 UG. 1.1W/m

2

K)

sì

da 1,5 mm su anta e telaio dedicato ad ogni profilo

su misura

1

1

3

2

2

4

2

2

5

SEZIONI E NODI

Telaio L - Anta Z

Telaio restauro 35 - Anta Z

Telaio restauro 65 - Anta Z

55
