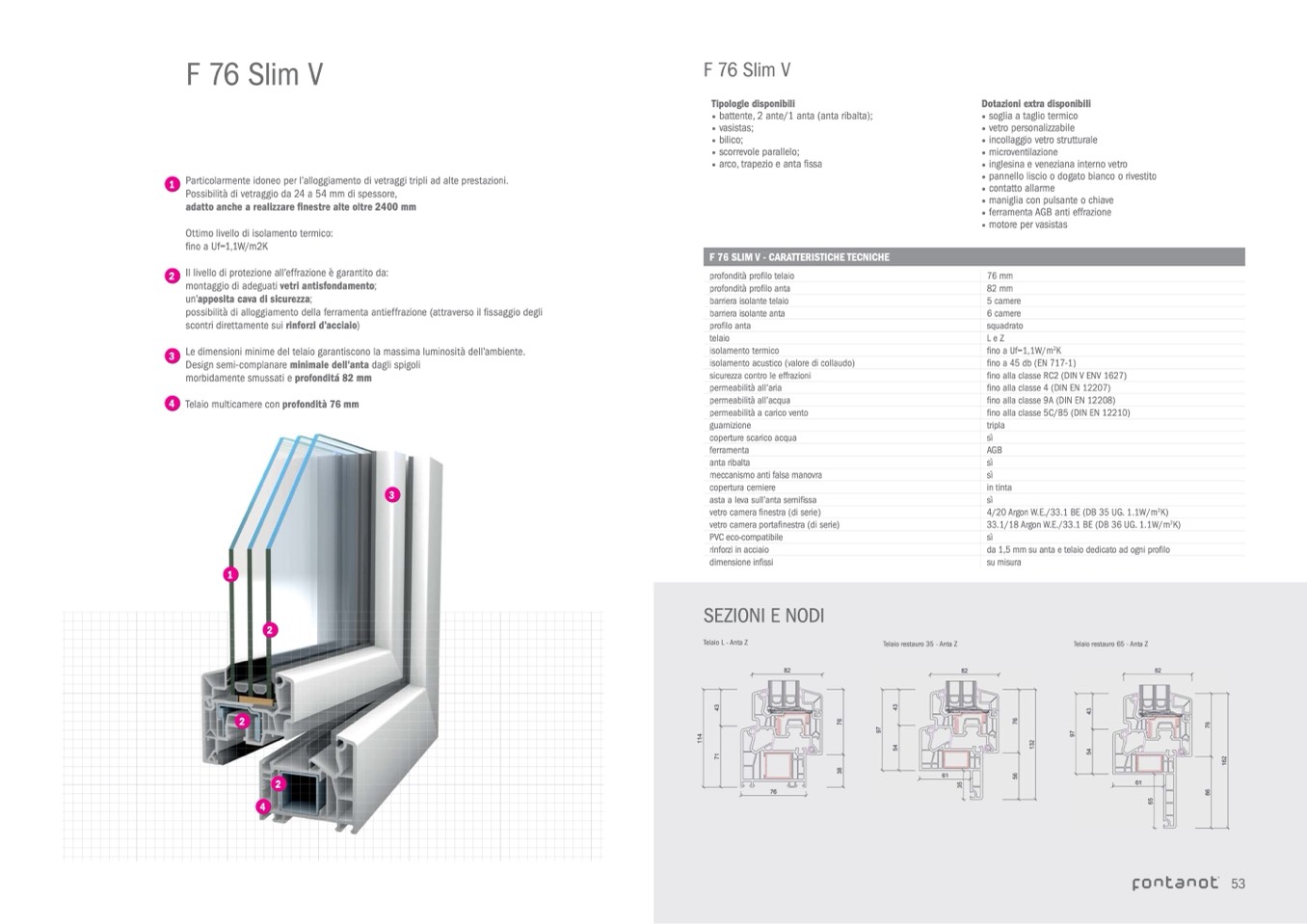

F 76 Slim V
F 76 Slim V
Tipologie disponibili
• battente, 2 ante/1 anta (anta ribalta);
• vasistas;
• bilico;
• scorrevole parallelo;
• arco, trapezio e anta fissa
F 76 SLIM V - CARATTERISTICHE TECNICHE
profondità profilo telaio
profondità profilo anta
barriera isolante telaio
barriera isolante anta
profilo anta
1
Particolarmente idoneo per l’alloggiamento di vetraggi tripli ad alte prestazioni.
Possibilità di vetraggio da 24 a 54 mm di spessore,
adatto anche a realizzare finestre alte oltre 2400 mm
Ottimo livello di isolamento termico:
fino a Uf=1,1W/m2K
2
Il livello di protezione all’effrazione è garantito da:
montaggio di adeguati vetri antisfondamento;
un’apposita cava di sicurezza;
possibilità di alloggiamento della ferramenta antieffrazione (attraverso il fissaggio degli
scontri direttamente sui rinforzi d’acciaio)
3
Le dimensioni minime del telaio garantiscono la massima luminosità dell’ambiente.
Design semi-complanare minimale dell’anta dagli spigoli
morbidamente smussati e profonditá 82 mm
Dotazioni extra disponibili
• soglia a taglio termico
• vetro personalizzabile
• incollaggio vetro strutturale
• microventilazione
• inglesina e veneziana interno vetro
• pannello liscio o dogato bianco o rivestito
• contatto allarme
• maniglia con pulsante o chiave
• ferramenta AGB anti effrazione
• motore per vasistas
76 mm
82 mm
5 camere
6 camere
squadrato
L e Z
fino a Uf=1,1W/m
2
K
fino a 45 db (EN 717-1)
fino alla classe RC2 (DIN V ENV 1627)
fino alla classe 4 (DIN EN 12207)
fino alla classe 9A (DIN EN 12208)
fino alla classe 5C/B5 (DIN EN 12210)
coperture scarico acqua
ferramenta
AGB
4 Telaio multicamere con profondità 76 mm
telaio
isolamento termico
isolamento acustico (valore di collaudo)
sicurezza contro le effrazioni
permeabilità all’aria
permeabilità all’acqua
permeabilità a carico vento
guarnizione
tripla
3
anta ribalta
meccanismo anti falsa manovra
copertura cerniere
asta a leva sull’anta semifissa
vetro camera finestra (di serie)
vetro camera portafinestra (di serie)
PVC eco-compatibile
rinforzi in acciaio
dimensione infissi
sì
sì
sì
in tinta
sì
4/20 Argon W.E./33.1 BE (DB 35 UG. 1.1W/m
2
K)
33.1/18 Argon W.E./33.1 BE (DB 36 UG. 1.1W/m
2
K)
sì
da 1,5 mm su anta e telaio dedicato ad ogni profilo
su misura
1
2
2
2
4
SEZIONI E NODI
Telaio L - Anta Z
Telaio restauro 35 - Anta Z
Telaio restauro 65 - Anta Z
53
