E.G.G.

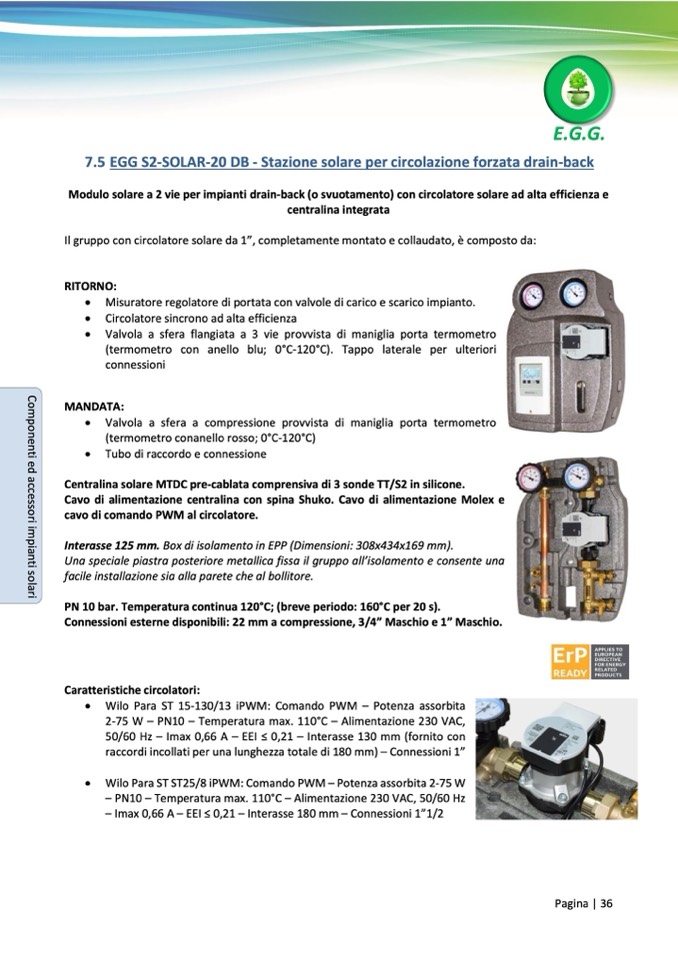

7.5 EGG S2-SOLAR-20 DB - Stazione solare per circolazione forzata drain-back

Modulo solare a 2 vie per impianti drain-back (o svuotamento) con circolatore solare ad alta efficienza e

centralina integrata

Il gruppo con circolatore solare da 1”, completamente montato e collaudato, è composto da:

RITORNO:

• Misuratore regolatore di portata con valvole di carico e scarico impianto.

• Circolatore sincrono ad alta efficienza

• Valvola a sfera flangiata a 3 vie provvista di maniglia porta termometro

(termometro con anello blu; 0°C-120°C). Tappo laterale per ulteriori

connessioni

MANDATA:

• Valvola a sfera a compressione provvista di maniglia porta termometro

(termometro conanello rosso; 0°C-120°C)

• Tubo di raccordo e connessione

Centralina solare MTDC pre-cablata comprensiva di 3 sonde TT/S2 in silicone.

Cavo di alimentazione centralina con spina Shuko. Cavo di alimentazione Molex e

cavo di comando PWM al circolatore.

Interasse 125 mm. Box di isolamento in EPP (Dimensioni: 308x434x169 mm).

Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una

facile installazione sia alla parete che al bollitore.

PN 10 bar. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).

Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.

Caratteristiche circolatori:

• Wilo Para ST 15-130/13 iPWM: Comando PWM – Potenza assorbita

2-75 W – PN10 – Temperatura max. 110°C – Alimentazione 230 VAC,

50/60 Hz – Imax 0,66 A – EEI ≤ 0,21 – Interasse 130 mm (fornito con

raccordi incollati per una lunghezza totale di 180 mm) – Connessioni 1”

• Wilo Para ST ST25/8 iPWM: Comando PWM – Potenza assorbita 2-75 W

– PN10 – Temperatura max. 110°C – Alimentazione 230 VAC, 50/60 Hz

– Imax 0,66 A – EEI ≤ 0,21 – Interasse 180 mm – Connessioni 1”1/2

Pagina | 36
