E.G.G.

Circolatore:

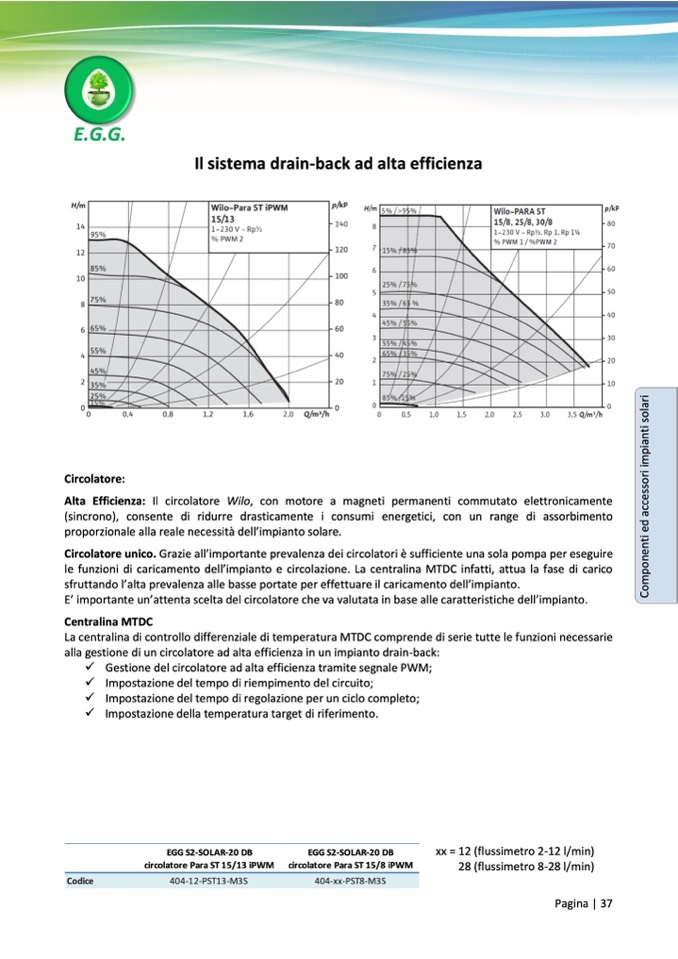

Il sistema drain-back ad alta efficienza

Alta Efficienza: Il circolatore Wilo, con motore a magneti permanenti commutato elettronicamente

(sincrono), consente di ridurre drasticamente i consumi energetici, con un range di assorbimento

proporzionale alla reale necessità dell’impianto solare.

Circolatore unico. Grazie all’importante prevalenza dei circolatori è sufficiente una sola pompa per eseguire

le funzioni di caricamento dell’impianto e circolazione. La centralina MTDC infatti, attua la fase di carico

sfruttando l’alta prevalenza alle basse portate per effettuare il caricamento dell’impianto.

E’ importante un’attenta scelta del circolatore che va valutata in base alle caratteristiche dell’impianto.

Centralina MTDC

La centralina di controllo differenziale di temperatura MTDC comprende di serie tutte le funzioni necessarie

alla gestione di un circolatore ad alta efficienza in un impianto drain-back:

✓ Gestione del circolatore ad alta efficienza tramite segnale PWM;

✓ Impostazione del tempo di riempimento del circuito;

✓ Impostazione del tempo di regolazione per un ciclo completo;

✓ Impostazione della temperatura target di riferimento.

xx = 12 (flussimetro 2-12 l/min)

28 (flussimetro 8-28 l/min)

Pagina | 37

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

EGG S2-SOLAR-20 DB

EGG S2-SOLAR-20 DB

circolatore Para ST 15/13 iPWM

circolatore Para ST 15/8 iPWM

Codice

404-12-PST13-M3S

404-xx-PST8-M3S
