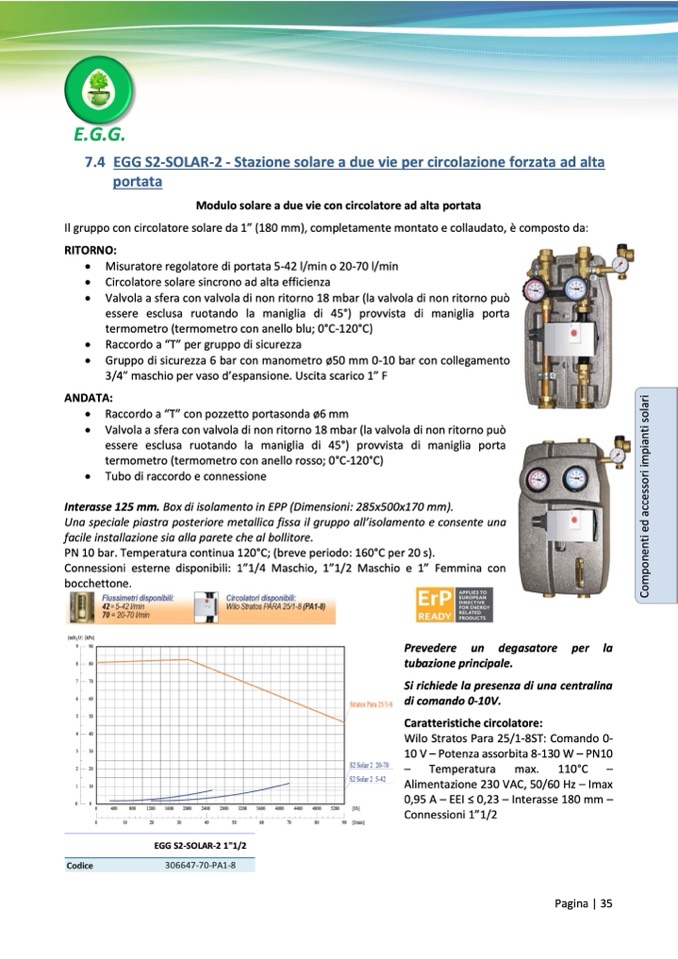

7.4 EGG S2-SOLAR-2 - Stazione solare a due vie per circolazione forzata ad alta
portata
Modulo solare a due vie con circolatore ad alta portata
Il gruppo con circolatore solare da 1” (180 mm), completamente montato e collaudato, è composto da:
RITORNO:
• Misuratore regolatore di portata 5-42 l/min o 20-70 l/min
• Circolatore solare sincrono ad alta efficienza
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può
essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta
termometro (termometro con anello blu; 0°C-120°C)
• Raccordo a “T” per gruppo di sicurezza
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento
3/4” maschio per vaso d’espansione. Uscita scarico 1” F
ANDATA:
• Raccordo a “T” con pozzetto portasonda ø6 mm
• Valvola a sfera con valvola di non ritorno 18 mbar (la valvola di non ritorno può
essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta
termometro (termometro con anello rosso; 0°C-120°C)
• Tubo di raccordo e connessione
Interasse 125 mm. Box di isolamento in EPP (Dimensioni: 285x500x170 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una
facile installazione sia alla parete che al bollitore.
PN 10 bar. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 1”1/4 Maschio, 1”1/2 Maschio e 1” Femmina con
bocchettone.
Prezzo di listino
€ 999
€ 50
Valvola di carico e scarico
impianto 1"
04525ISO
Prevedere un degasatore
tubazione principale.
per la
Si richiede la presenza di una centralina
di comando 0-10V.
Caratteristiche circolatore:
Wilo Stratos Para 25/1-8ST: Comando 0-
10 V – Potenza assorbita 8-130 W – PN10
–
Temperatura
max.
110°C
–
Alimentazione 230 VAC, 50/60 Hz – Imax
0,95 A – EEI ≤ 0,23 – Interasse 180 mm –
Connessioni 1”1/2
Pagina | 35
C
o
m
p
o
n
e
n
t
i
e
d
a
c
c
e
s
s
o
r
i
i
m
p
i
a
n
t
i
s
o
l
a
r
i
EGG S2-SOLAR-2 1"1/2
Codice
306647-70-PA1-8
