E.G.G.

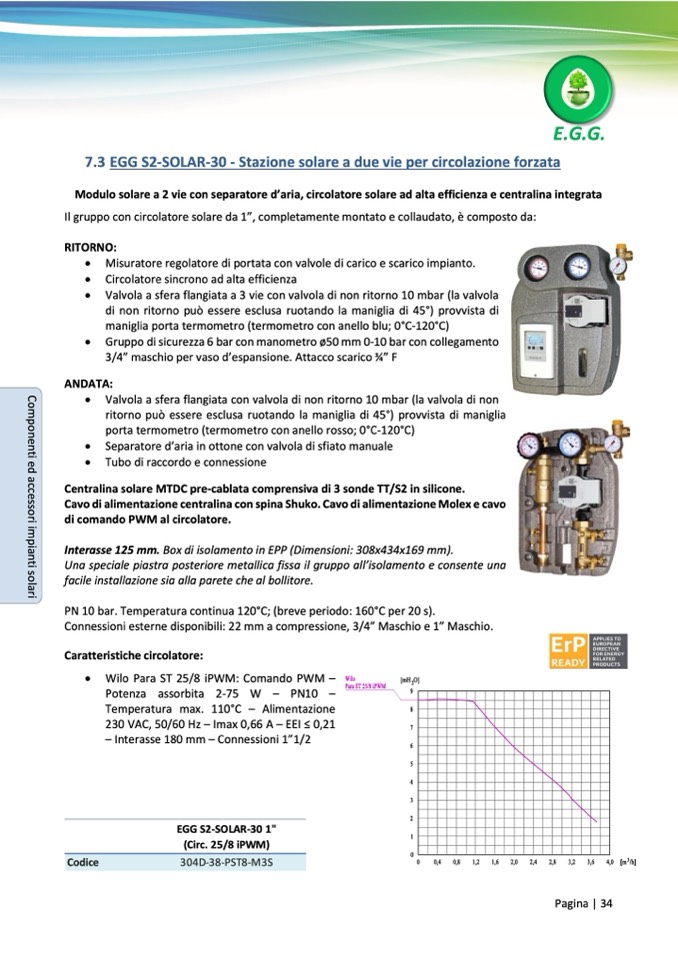

7.3 EGG S2-SOLAR-30 - Stazione solare a due vie per circolazione forzata
Modulo solare a 2 vie con separatore d’aria, circolatore solare ad alta efficienza e centralina integrata
Il gruppo con circolatore solare da 1”, completamente montato e collaudato, è composto da:
RITORNO:
• Misuratore regolatore di portata con valvole di carico e scarico impianto.
• Circolatore sincrono ad alta efficienza
• Valvola a sfera flangiata a 3 vie con valvola di non ritorno 10 mbar (la valvola
di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di
maniglia porta termometro (termometro con anello blu; 0°C-120°C)
• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento
3/4” maschio per vaso d’espansione. Attacco scarico 3⁄4” F
ANDATA:
• Valvola a sfera flangiata con valvola di non ritorno 10 mbar (la valvola di non
ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia
porta termometro (termometro con anello rosso; 0°C-120°C)
• Separatore d’aria in ottone con valvola di sfiato manuale
• Tubo di raccordo e connessione
Centralina solare MTDC pre-cablata comprensiva di 3 sonde TT/S2 in silicone.
Cavo di alimentazione centralina con spina Shuko. Cavo di alimentazione Molex e cavo
di comando PWM al circolatore.
Interasse 125 mm. Box di isolamento in EPP (Dimensioni: 308x434x169 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una
facile installazione sia alla parete che al bollitore.
PN 10 bar. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.
Caratteristiche circolatore:
• Wilo Para ST 25/8 iPWM: Comando PWM –
Potenza assorbita 2-75 W – PN10 –
Temperatura max. 110°C – Alimentazione
230 VAC, 50/60 Hz – Imax 0,66 A – EEI ≤ 0,21
– Interasse 180 mm – Connessioni 1”1/2
Prezzo di listino
€ 884
Pagina | 34
C
o
m
p
o
n
e
n
t
i
e
d
a
c
c
e
s
s
o
r
i
i
m
p
i
a
n
t
i
s
o
l
a
r
i
EGG S2-SOLAR-30 1"
(Circ. 25/8 iPWM)
Codice
304D-38-PST8-M3S
