E.G.G.

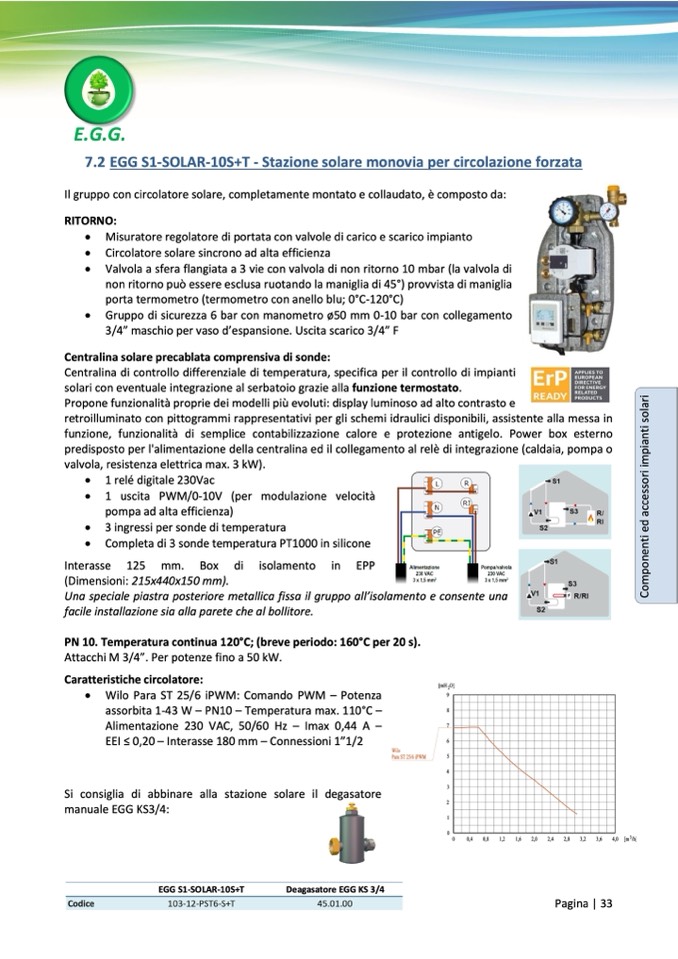

7.2 EGG S1-SOLAR-10S+T - Stazione solare monovia per circolazione forzata

Il gruppo con circolatore solare, completamente montato e collaudato, è composto da:

RITORNO:

• Misuratore regolatore di portata con valvole di carico e scarico impianto

• Circolatore solare sincrono ad alta efficienza

• Valvola a sfera flangiata a 3 vie con valvola di non ritorno 10 mbar (la valvola di

non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia

porta termometro (termometro con anello blu; 0°C-120°C)

• Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento

3/4” maschio per vaso d’espansione. Uscita scarico 3/4” F

Centralina solare precablata comprensiva di sonde:

Centralina di controllo differenziale di temperatura, specifica per il controllo di impianti

solari con eventuale integrazione al serbatoio grazie alla funzione termostato.

Propone funzionalità proprie dei modelli pi

ù evoluti: display luminoso ad alto contrasto e

retroilluminato con pittogrammi rappresentativi per gli schemi idraulici disponibili, assistente alla messa in

funzione, funzionalità di semplice contabilizzazione calore e protezione antigelo. Power box esterno

predisposto per l'alimentazione della centralina ed il collegamento al relè di integrazione (caldaia, pompa o

valvola, resistenza elettrica max. 3 kW).

• 1 relé digitale 230Vac

• 1 uscita PWM/0-10V (per modulazione velocità

pompa ad alta efficienza)

• 3 ingressi per sonde di temperatura

• Completa di 3 sonde temperatura PT1000 in silicone

Interasse 125 mm. Box di isolamento in EPP

(Dimensioni: 215x440x150 mm).

Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una

facile installazione sia alla parete che al bollitore.

PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).

Attacchi M 3/4”. Per potenze fino a 50 kW.

Caratteristiche circolatore:

• Wilo Para ST 25/6 iPWM: Comando PWM – Potenza

assorbita 1-43 W – PN10 – Temperatura max. 110°C –

Alimentazione 230 VAC, 50/60 Hz – Imax 0,44 A –

EEI ≤ 0,20 – Interasse 180 mm – Connessioni 1”1/2

Si consiglia di abbinare alla stazione solare il degasatore

manuale EGG KS3/4:

Prezzo di listino

€ 588

€ 41

Pagina | 33

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

EGG S1-SOLAR-10S+T

Deagasatore EGG KS 3/4

Codice

103-12-PST6-S+T

45.01.00
