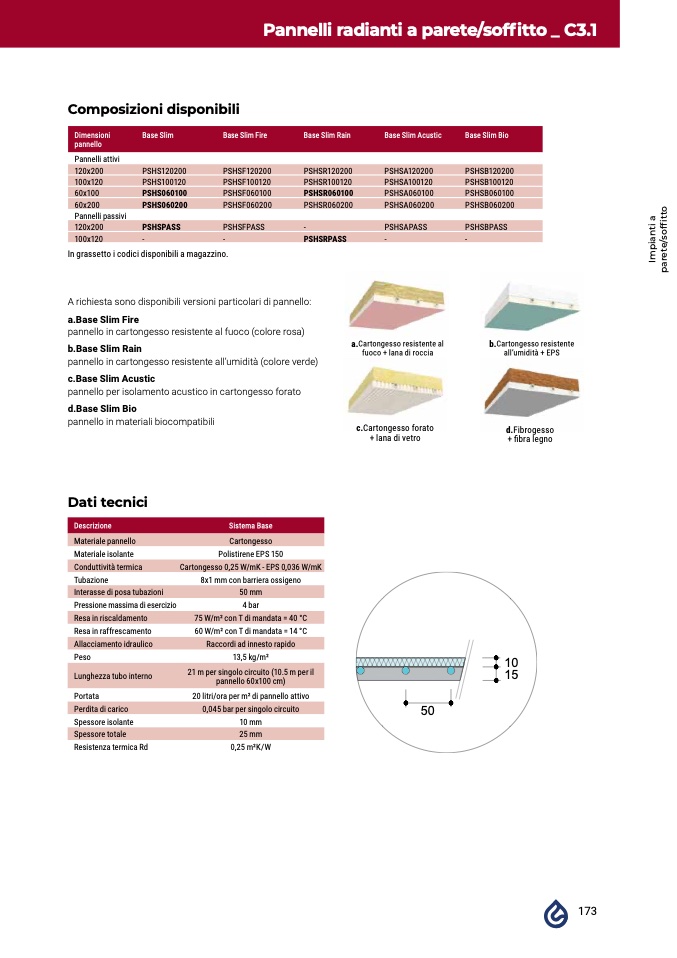

Pannelli radianti a parete/soffitto _ C3.1

Composizioni disponibili

In grassetto i codici disponibili a magazzino.

A richiesta sono disponibili versioni particolari di pannello:

a.Base Slim Fire

pannello in cartongesso resistente al fuoco (colore rosa)

b.Base Slim Rain

pannello in cartongesso resistente all’umidità (colore verde)

c.Base Slim Acustic

pannello per isolamento acustico in cartongesso forato

d.Base Slim Bio

pannello in materiali biocompatibili

Dati tecnici

a.Cartongesso resistente al

fuoco + lana di roccia

c.Cartongesso forato

+ lana di vetro

b.Cartongesso resistente

all’umidità + EPS

d.Fibrogesso

+ fibra legno

50

10

15

173

Dimensioni

pannello

Base Slim

Base Slim Fire

Base Slim Rain

Base Slim Acustic

Base Slim Bio

Pannelli attivi

120x200

PSHS120200

PSHSF120200

PSHSR120200

PSHSA120200

PSHSB120200

100x120

PSHS100120

PSHSF100120

PSHSR100120

PSHSA100120

PSHSB100120

60x100

PSHS060100

PSHSF060100

PSHSR060100

PSHSA060100

PSHSB060100

60x200

PSHS060200

PSHSF060200

PSHSR060200

PSHSA060200

PSHSB060200

Pannelli passivi

120x200

PSHSPASS

PSHSFPASS

-

PSHSAPASS

PSHSBPASS

100x120

-

-

PSHSRPASS

-

-

I

m

p

i

a

n

t

i

a

p

a

r

e

t

e

/

s

o

f

f

i

t

t

o

Descrizione

Sistema Base

Materiale pannello

Cartongesso

Materiale isolante

Polistirene EPS 150

Conduttività termica

Cartongesso 0,25 W/mK - EPS 0,036 W/mK

Tubazione

8x1 mm con barriera ossigeno

Interasse di posa tubazioni

50 mm

Pressione massima di esercizio

4 bar

Resa in riscaldamento

75W/m2conTdimandata=40°C

Resa in raffrescamento

60W/m2conTdimandata=14°C

Allacciamento idraulico

Raccordi ad innesto rapido

Peso

13,5 kg/m2

Lunghezza tubo interno

21 m per singolo circuito (10.5 m per il

pannello 60x100 cm)

Portata

20 litri/ora per m2 di pannello attivo

Perdita di carico

0,045 bar per singolo circuito

Spessore isolante

10mm

Spessore totale

25 mm

Resistenza termica Rd

0,25 m2K/W
