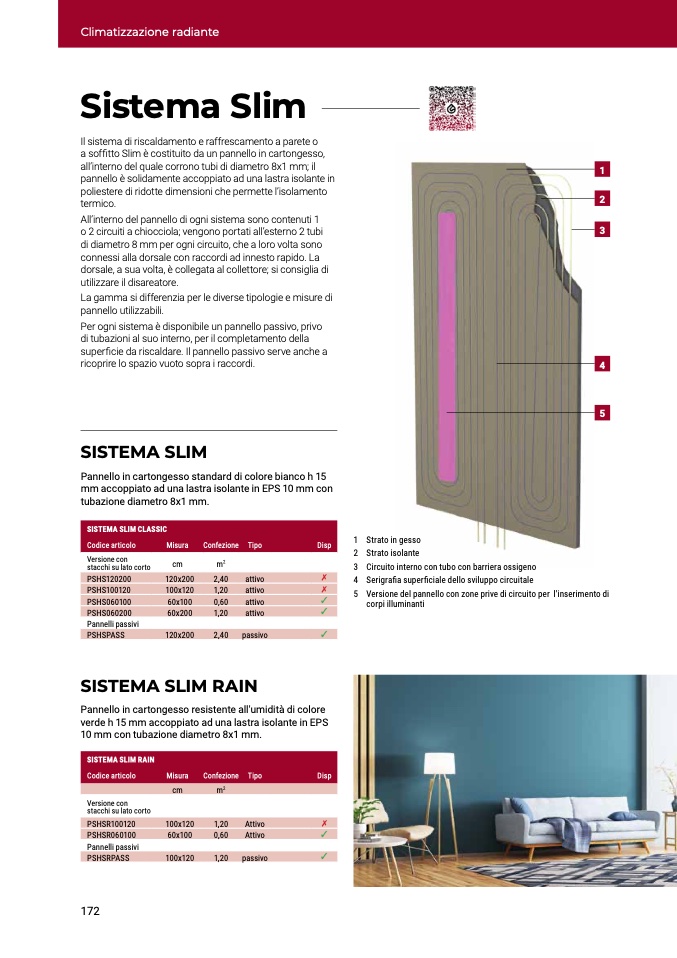

Sistema Slim
Il sistema di riscaldamento e raffrescamento a parete o
a soffitto Slim è costituito da un pannello in cartongesso,
all’interno del quale corrono tubi di diametro 8x1 mm; il
pannello è solidamente accoppiato ad una lastra isolante in
poliestere di ridotte dimensioni che permette l’isolamento
termico.
All’interno del pannello di ogni sistema sono contenuti 1
o 2 circuiti a chiocciola; vengono portati all’esterno 2 tubi
di diametro 8 mm per ogni circuito, che a loro volta sono
connessi alla dorsale con raccordi ad innesto rapido. La
dorsale, a sua volta, è collegata al collettore; si consiglia di
utilizzare il disareatore.
La gamma si differenzia per le diverse tipologie e misure di
pannello utilizzabili.
Per ogni sistema è disponibile un pannello passivo, privo
di tubazioni al suo interno, per il completamento della
superficie da riscaldare. Il pannello passivo serve anche a
ricoprire lo spazio vuoto sopra i raccordi.
SISTEMA SLIM
Pannello in cartongesso standard di colore bianco h 15
mm accoppiato ad una lastra isolante in EPS 10 mm con
tubazione diametro 8x1 mm.
1
2
3
4
5
SISTEMA SLIM CLASSIC
Codice articolo
Misura
Confezione
Tipo
Disp
Versione con
stacchi su lato corto
cm
m
2
PSHS120200
120x200
2,40
attivo
✗
PSHS100120
100x120
1,20
attivo
✗
PSHS060100
60x100
0,60
attivo
✓
PSHS060200
60x200
1,20
attivo
✓
Pannelli passivi
PSHSPASS
120x200
2,40
passivo
✓
SISTEMA SLIM RAIN
Pannello in cartongesso resistente all'umidità di colore
verde h 15 mm accoppiato ad una lastra isolante in EPS
10 mm con tubazione diametro 8x1 mm.
1
2
3
4
5
Strato in gesso
Strato isolante
Circuito interno con tubo con barriera ossigeno
Serigrafia superficiale dello sviluppo circuitale
Versione del pannello con zone prive di circuito per l'inserimento di
corpi illuminanti
SISTEMA SLIM RAIN
Codice articolo
Misura
Confezione
Tipo
Disp
cm
m
2
Versione con
stacchi su lato corto
PSHSR100120
100x120
1,20
Attivo
✗
PSHSR060100
60x100
0,60
Attivo
✓
Pannelli passivi
PSHSRPASS
100x120
1,20
passivo
✓
172
Climatizzazione radiante
