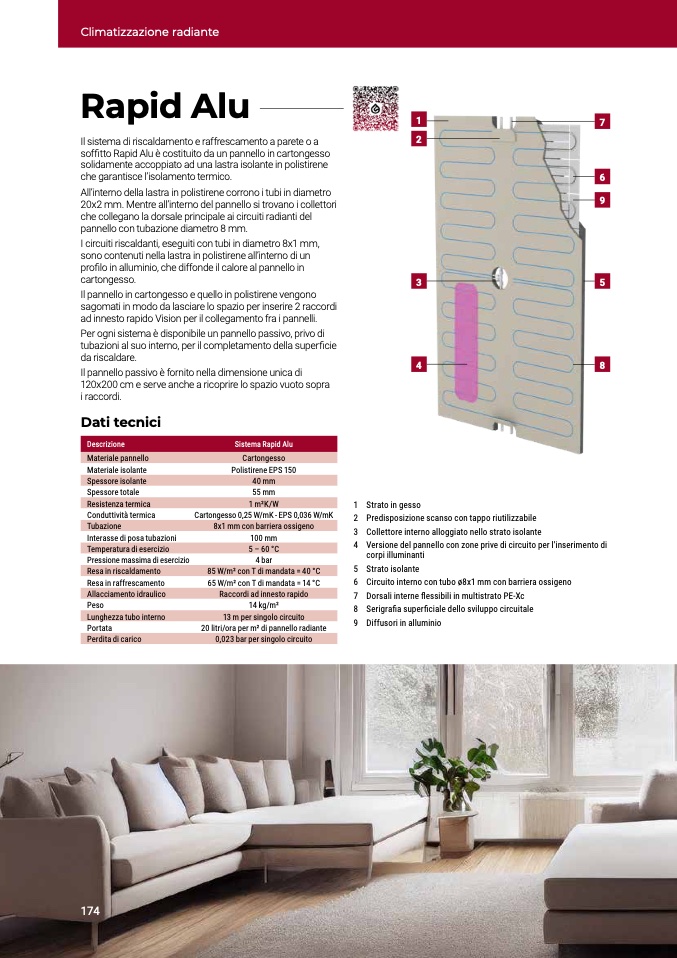

Rapid Alu

Il sistema di riscaldamento e raffrescamento a parete o a

soffitto Rapid Alu è costituito da un pannello in cartongesso

solidamente accoppiato ad una lastra isolante in polistirene

che garantisce l’isolamento termico.

All’interno della lastra in polistirene corrono i tubi in diametro

20x2 mm. Mentre all’interno del pannello si trovano i collettori

che collegano la dorsale principale ai circuiti radianti del

pannello con tubazione diametro 8 mm.

I circuiti riscaldanti, eseguiti con tubi in diametro 8x1 mm,

sono contenuti nella lastra in polistirene all’interno di un

profilo in alluminio, che diffonde il calore al pannello in

cartongesso.

Il pannello in cartongesso e quello in polistirene vengono

sagomati in modo da lasciare lo spazio per inserire 2 raccordi

ad innesto rapido Vision per il collegamento fra i pannelli.

Per ogni sistema è disponibile un pannello passivo, privo di

tubazioni al suo interno, per il completamento della superficie

da riscaldare.

Il pannello passivo è fornito nella dimensione unica di

120x200 cm e serve anche a ricoprire lo spazio vuoto sopra

i raccordi.

Dati tecnici

1

2

7

6

9

Descrizione

Sistema Rapid Alu

Materiale pannello

Cartongesso

Materiale isolante

Polistirene EPS 150

Spessore isolante

40 mm

Spessore totale

55 mm

Resistenza termica

1 m2K/W

Conduttività termica

Cartongesso 0,25 W/mK - EPS 0,036 W/mK

Tubazione

8x1 mm con barriera ossigeno

Interasse di posa tubazioni

100mm

Temperatura di esercizio

5–60°C

Pressione massima di esercizio

4 bar

Resa in riscaldamento

85W/m2conTdimandata=40°C

Resa in raffrescamento

65W/m2conTdimandata=14°C

Allacciamento idraulico

Raccordi ad innesto rapido

Peso

14 kg/m2

Lunghezza tubo interno

13 m per singolo circuito

Portata

20 litri/ora per m2 di pannello radiante

Perdita di carico

0,023 bar per singolo circuito

1

2

3

4

5

6

7

8

9

3

5

4

8

Strato in gesso

Predisposizione scanso con tappo riutilizzabile

Collettore interno alloggiato nello strato isolante

Versione del pannello con zone prive di circuito per l'inserimento di

corpi illuminanti

Strato isolante

Circuito interno con tubo ø8x1 mm con barriera ossigeno

Dorsali interne flessibili in multistrato PE-Xc

Serigrafia superficiale dello sviluppo circuitale

Diffusori in alluminio
