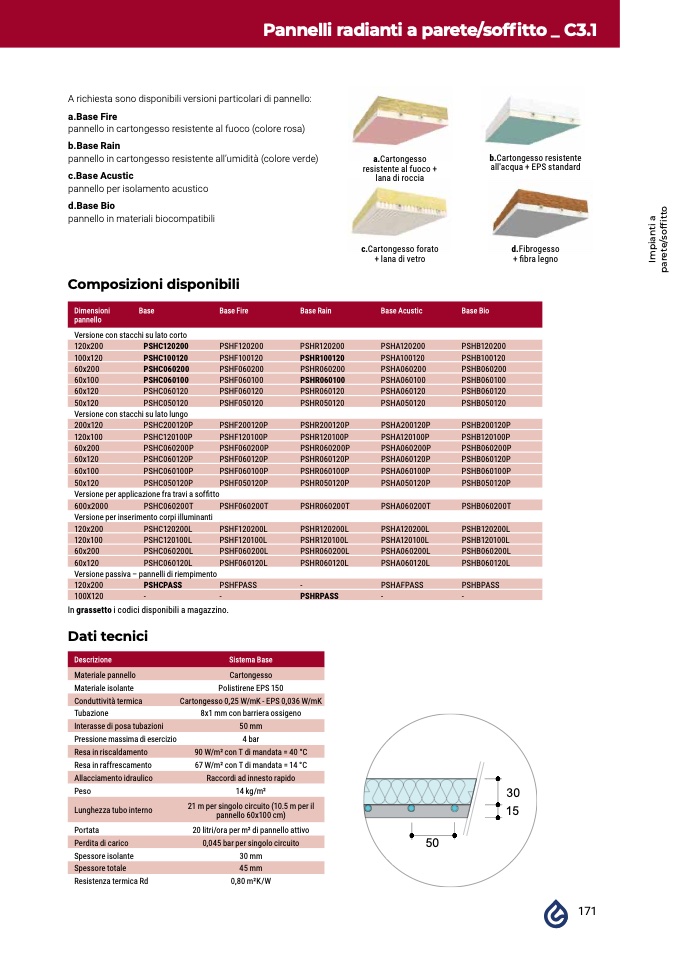

Pannelli radianti a parete/soffitto _ C3.1

A richiesta sono disponibili versioni particolari di pannello:

a.Base Fire

pannello in cartongesso resistente al fuoco (colore rosa)

b.Base Rain

pannello in cartongesso resistente all’umidità (colore verde)

c.Base Acustic

pannello per isolamento acustico

d.Base Bio

pannello in materiali biocompatibili

Composizioni disponibili

a.Cartongesso

resistente al fuoco +

lana di roccia

c.Cartongesso forato

+ lana di vetro

b.Cartongesso resistente

all'acqua + EPS standard

d.Fibrogesso

+ fibra legno

In grassetto i codici disponibili a magazzino.

Dati tecnici

50

30

15

171

I

m

p

i

a

n

t

i

a

p

a

r

e

t

e

/

s

o

f

f

i

t

t

o

Dimensioni

pannello

Base

Base Fire

Base Rain

Base Acustic

Base Bio

Versione con stacchi su lato corto

120x200

PSHC120200

PSHF120200

PSHR120200

PSHA120200

PSHB120200

100x120

PSHC100120

PSHF100120

PSHR100120

PSHA100120

PSHB100120

60x200

PSHC060200

PSHF060200

PSHR060200

PSHA060200

PSHB060200

60x100

PSHC060100

PSHF060100

PSHR060100

PSHA060100

PSHB060100

60x120

PSHC060120

PSHF060120

PSHR060120

PSHA060120

PSHB060120

50x120

PSHC050120

PSHF050120

PSHR050120

PSHA050120

PSHB050120

Versione con stacchi su lato lungo

200x120

PSHC200120P

PSHF200120P

PSHR200120P

PSHA200120P

PSHB200120P

120x100

PSHC120100P

PSHF120100P

PSHR120100P

PSHA120100P

PSHB120100P

60x200

PSHC060200P

PSHF060200P

PSHR060200P

PSHA060200P

PSHB060200P

60x120

PSHC060120P

PSHF060120P

PSHR060120P

PSHA060120P

PSHB060120P

60x100

PSHC060100P

PSHF060100P

PSHR060100P

PSHA060100P

PSHB060100P

50x120

PSHC050120P

PSHF050120P

PSHR050120P

PSHA050120P

PSHB050120P

Versione per applicazione fra travi a soffitto

600x2000

PSHC060200T

PSHF060200T

PSHR060200T

PSHA060200T

PSHB060200T

Versione per inserimento corpi illuminanti

120x200

PSHC120200L

PSHF120200L

PSHR120200L

PSHA120200L

PSHB120200L

120x100

PSHC120100L

PSHF120100L

PSHR120100L

PSHA120100L

PSHB120100L

60x200

PSHC060200L

PSHF060200L

PSHR060200L

PSHA060200L

PSHB060200L

60x120

PSHC060120L

PSHF060120L

PSHR060120L

PSHA060120L

PSHB060120L

Versione passiva – pannelli di riempimento

120x200

PSHCPASS

PSHFPASS

-

PSHAFPASS

PSHBPASS

100X120

-

-

PSHRPASS

-

-

Descrizione

Sistema Base

Materiale pannello

Cartongesso

Materiale isolante

Polistirene EPS 150

Conduttività termica

Cartongesso 0,25 W/mK - EPS 0,036 W/mK

Tubazione

8x1 mm con barriera ossigeno

Interasse di posa tubazioni

50 mm

Pressione massima di esercizio

4 bar

Resa in riscaldamento

90W/m2conTdimandata=40°C

Resa in raffrescamento

67W/m2conTdimandata=14°C

Allacciamento idraulico

Raccordi ad innesto rapido

Peso

14 kg/m2

Lunghezza tubo interno

21 m per singolo circuito (10.5 m per il

pannello 60x100 cm)

Portata

20 litri/ora per m2 di pannello attivo

Perdita di carico

0,045 bar per singolo circuito

Spessore isolante

30 mm

Spessore totale

45 mm

Resistenza termica Rd

0,80 m2K/W
