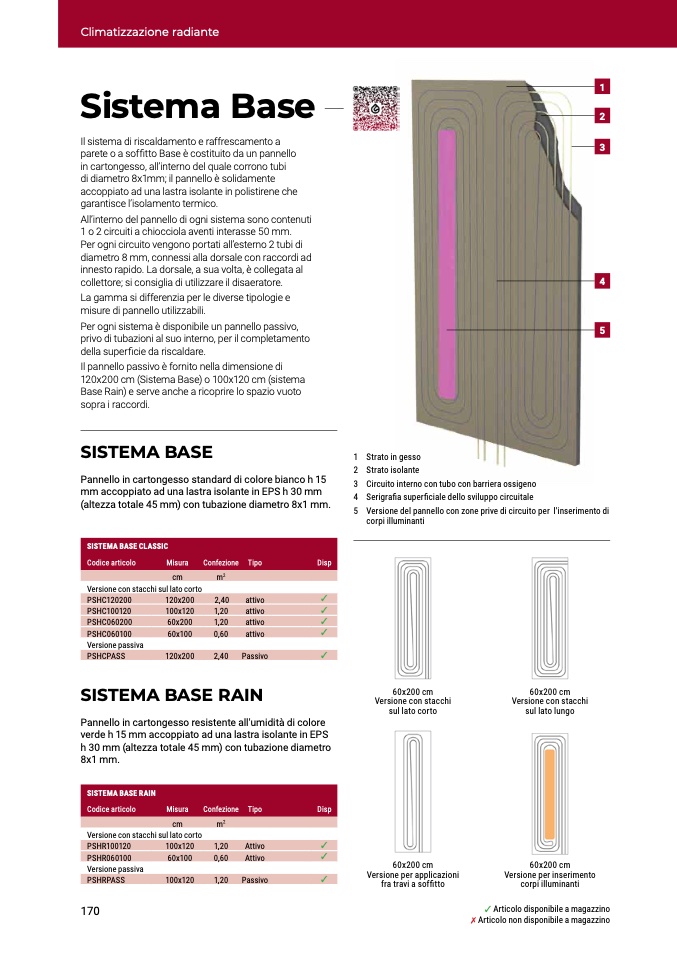

Sistema Base

Il sistema di riscaldamento e raffrescamento a

parete o a soffitto Base è costituito da un pannello

in cartongesso, all’interno del quale corrono tubi

di diametro 8x1mm; il pannello è solidamente

accoppiato ad una lastra isolante in polistirene che

garantisce l’isolamento termico.

All’interno del pannello di ogni sistema sono contenuti

1 o 2 circuiti a chiocciola aventi interasse 50 mm.

Per ogni circuito vengono portati all’esterno 2 tubi di

diametro 8 mm, connessi alla dorsale con raccordi ad

innesto rapido. La dorsale, a sua volta, è collegata al

collettore; si consiglia di utilizzare il disaeratore.

La gamma si differenzia per le diverse tipologie e

misure di pannello utilizzabili.

Per ogni sistema è disponibile un pannello passivo,

privo di tubazioni al suo interno, per il completamento

della superficie da riscaldare.

Il pannello passivo è fornito nella dimensione di

120x200 cm (Sistema Base) o 100x120 cm (sistema

Base Rain) e serve anche a ricoprire lo spazio vuoto

sopra i raccordi.

SISTEMA BASE

Pannello in cartongesso standard di colore bianco h 15

mm accoppiato ad una lastra isolante in EPS h 30 mm

(altezza totale 45 mm) con tubazione diametro 8x1 mm.

1

2

3

4

5

1

2

3

4

5

Strato in gesso

Strato isolante

Circuito interno con tubo con barriera ossigeno

Serigrafia superficiale dello sviluppo circuitale

Versione del pannello con zone prive di circuito per l'inserimento di

corpi illuminanti

SISTEMA BASE CLASSIC

Codice articolo

Misura

Confezione

Tipo

Disp

cm

m

2

Versione con stacchi sul lato corto

PSHC120200

120x200

2,40

attivo

✓

PSHC100120

100x120

1,20

attivo

✓

PSHC060200

60x200

1,20

attivo

✓

PSHC060100

60x100

0,60

attivo

✓

Versione passiva

PSHCPASS

120x200

2,40

Passivo

✓

SISTEMA BASE RAIN

Pannello in cartongesso resistente all'umidità di colore

verde h 15 mm accoppiato ad una lastra isolante in EPS

h 30 mm (altezza totale 45 mm) con tubazione diametro

8x1 mm.

170

60x200 cm

Versione con stacchi

sul lato corto

60x200 cm

Versione per applicazioni

fra travi a soffitto

60x200 cm

Versione con stacchi

sul lato lungo

60x200 cm

Versione per inserimento

corpi illuminanti

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

SISTEMA BASE RAIN

Codice articolo

Misura

Confezione

Tipo

Disp

cm

m

2

Versione con stacchi sul lato corto

PSHR100120

100x120

1,20

Attivo

✓

PSHR060100

60x100

0,60

Attivo

✓

Versione passiva

PSHRPASS

100x120

1,20

Passivo

✓
