Dati Tecnici

FCP 2.50.05

FLEXWELL® CRYO PIPE – Tubazione per gas criogenici

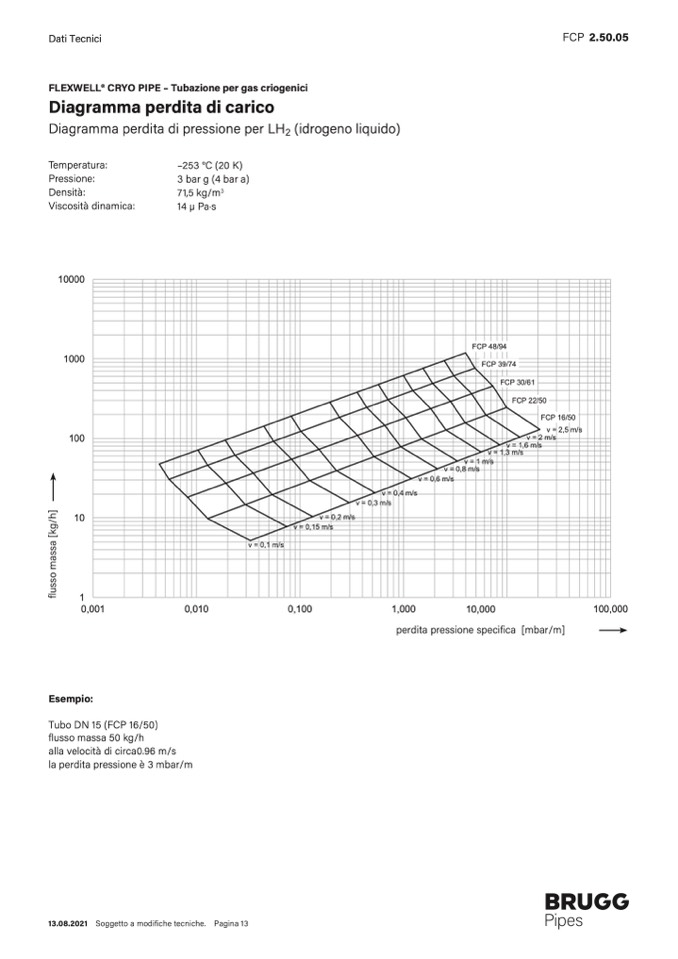

Diagramma perdita di carico

Diagramma perdita di pressione per LH

2

(idrogeno liquido)

Temperatura:

Pressione:

Densità:

Viscosità dinamica:

–253 °C (20 K)

3 bar g (4 bar a)

71,5 kg/m

3

14 μ Pa·s

10000

1000

100

10

1

0,001

0,010

0,100

1,000

10,000

perdita pressione specifica [mbar/m]

100,000

v= 0,1 m/s

v = 0,15 m/

v=

v = 0,3 m/s

0,2 m/s

s

v= 0,4 m/s

v = 0,8 m/s

v = 0,6 m/s

v=1

FCP 48/94

FC P

39/

FC

74

P 30/61

FCP 22/50

v = 1,6 m/

v = 1,3 m/s

m/s

v=

s

FCP 16/50

v=

2 m/s

2,5 m/s

Esempio:

Tubo DN 15 (FCP 16/50)

flusso massa 50 kg/h

alla velocità di circa0.96 m/s

la perdita pressione è 3 mbar/m

13.08.2021 Soggetto a modifiche tecniche. Pagina 13

f

l

u

s

s

o

m

a

s

s

a

[

k

g

/

h

]
