Dati Tecnici

FCP 2.50.06

FLEXWELL® CRYO PIPE – Tubazione per gas criogenici

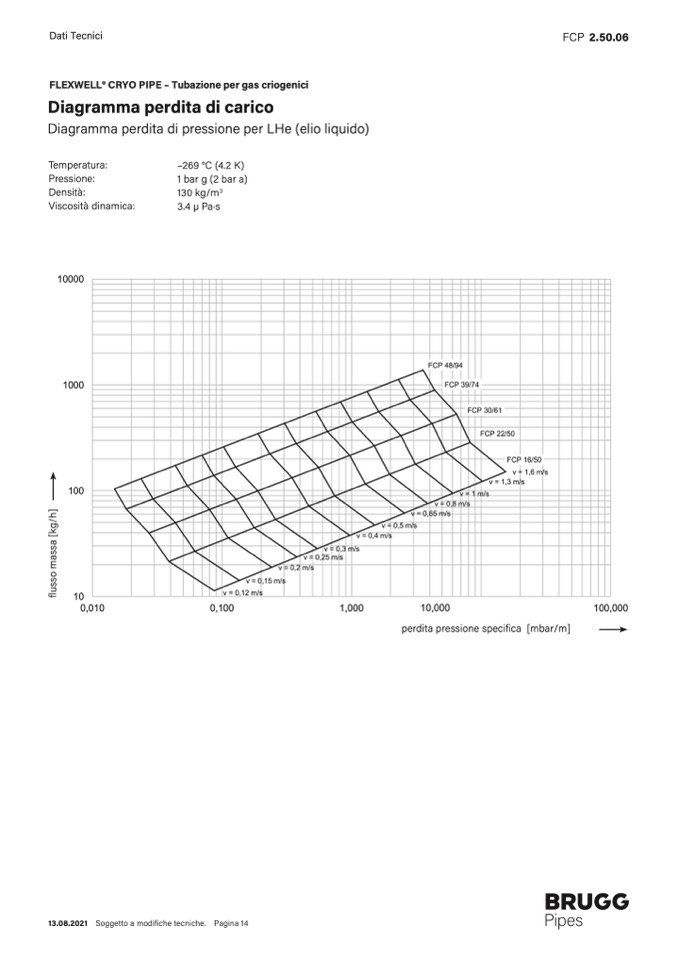

Diagramma perdita di carico

Diagramma perdita di pressione per LHe (elio liquido)

Temperatura:

Pressione:

Densità:

Viscosità dinamica:

10000

1000

100

10

0,010

–269 °C (4.2 K)

1 bar g (2 bar a)

130 kg/m

3

3.4 μ Pa·s

FCP 48/94

FCP 39/74

FCP 30/61

FCP 22/50

v = 0,2 m/s

v = 0,15 m/s

v = 0,12 m/s

v = 0,3 m/s

v = 0,25 m/s

v = 0,4 m/s

v = 0,5 m/s

v = 0,65 m/s

v = 0,8 m/s

v= 1

FCP 16/50

v = 1,6 m/s

v = 1,3 m/s

m/s

0,100

1,000

10,000

perdita pressione specifica [mbar/m]

100,000

13.08.2021 Soggetto a modifiche tecniche.

Pagina 14

f

l

u

s

s

o

m

a

s

s

a

[

k

g

/

h

]
