Dati Tecnici

FCP 2.50.04

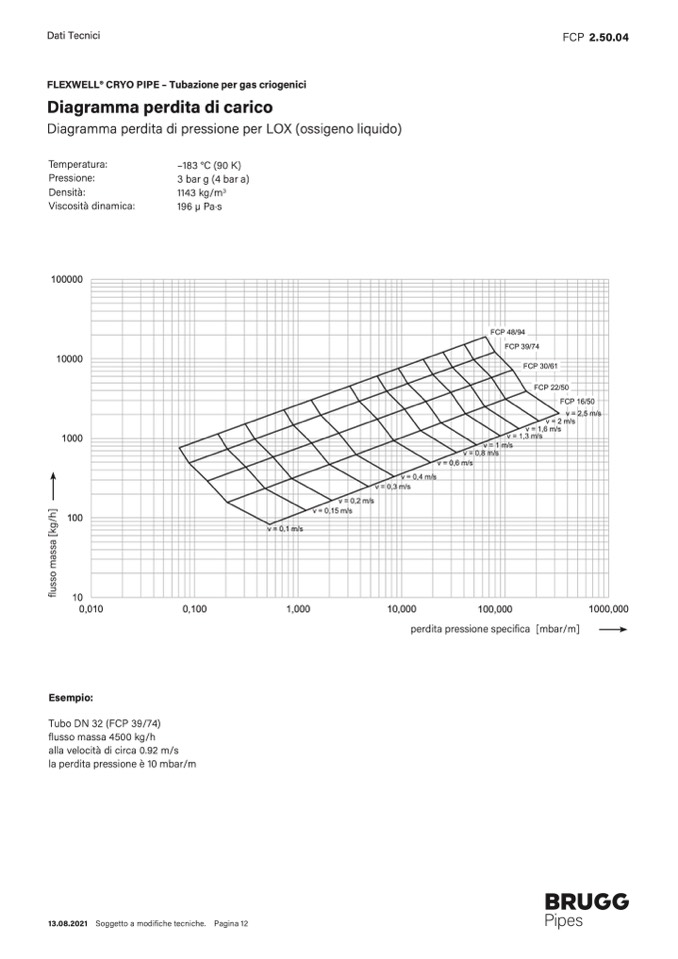

FLEXWELL® CRYO PIPE – Tubazione per gas criogenici

Diagramma perdita di carico

Diagramma perdita di pressione per LOX (ossigeno liquido)

Temperatura:

Pressione:

Densità:

Viscosità dinamica:

100000

10000

1000

100

10

0,010

Esempio:

Tubo DN 32 (FCP 39/74)

flusso massa 4500 kg/h

alla velocità di circa 0.92 m/s

la perdita pressione è 10 mbar/m

–183 °C (90 K)

3 bar g (4 bar a)

1143 kg/m

3

196 μ Pa·s

v

0 ,1 m/ s

v = 0,2

v = 0,15 m/s

m/s

v = 0,3

v = 0,4 m/s

m/s

0,6 m/s

v=

v=1

0,8 m/s

FCP 48/94

FCP 39/74

m/s

FCP 30/6 1

v = 1,3 m/s

FCP 22/50

v = 2 m/s

v = 1,6 m/s

FCP 16/50

v= 2,5 m/s

v=

=

0,100

1,000

10,000

100,000

1000,000

perdita pressione specifica [mbar/m]

13.08.2021 Soggetto a modifiche tecniche. Pagina 12
