Dati Tecnici

FCP 2.50.03

FLEXWELL® CRYO PIPE – Tubazione per gas criogenici

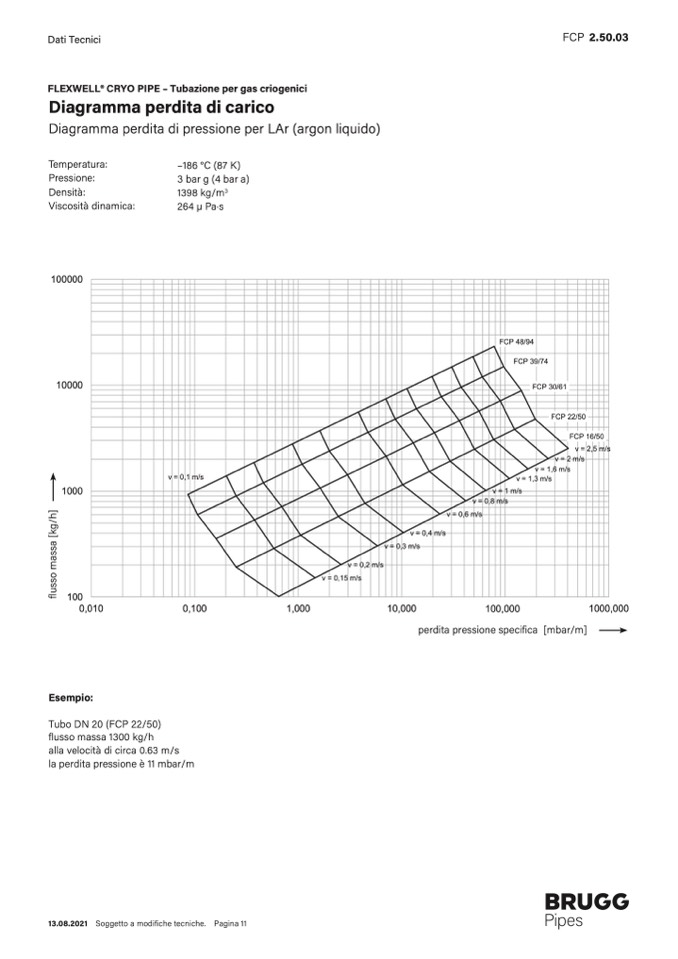

Diagramma perdita di carico

Diagramma perdita di pressione per LAr (argon liquido)

Temperatura:

Pressione:

Densità:

Viscosità dinamica:

–186 °C (87 K)

3 bar g (4 bar a)

1398 kg/m

3

264 μ Pa·s

100000

10000

1000

100

0,010

0,100

1,000

m/s

F CP 48/94

FCP 39/74

F CP 3

0/61

FCP 22/50

v = 0,1 m/s

v = 0,2

v = 0,15 m/s

m/

v = 0,4

0,3 m/s

m/s

0,

v=

v = 2 m/s

v = 1,6 m/s

v = 1,3 m/s

v = 1 m/s

FCP 16/50

2,5

v= 8m/s

v = 0,6 m/s

v=

s

10,000

100,000

1000,000

perdita pressione specifica [mbar/m]

Esempio:

Tubo DN 20 (FCP 22/50)

flusso massa 1300 kg/h

alla velocità di circa 0.63 m/s

la perdita pressione è 11 mbar/m

13.08.2021 Soggetto a modifiche tecniche. Pagina 11

f

l

u

s

s

o

m

a

s

s

a

[

k

g

/

h

]
