Dati Tecnici

FCP 2.50.02

FLEXWELL® CRYO PIPE – Tubazione per gas criogenici

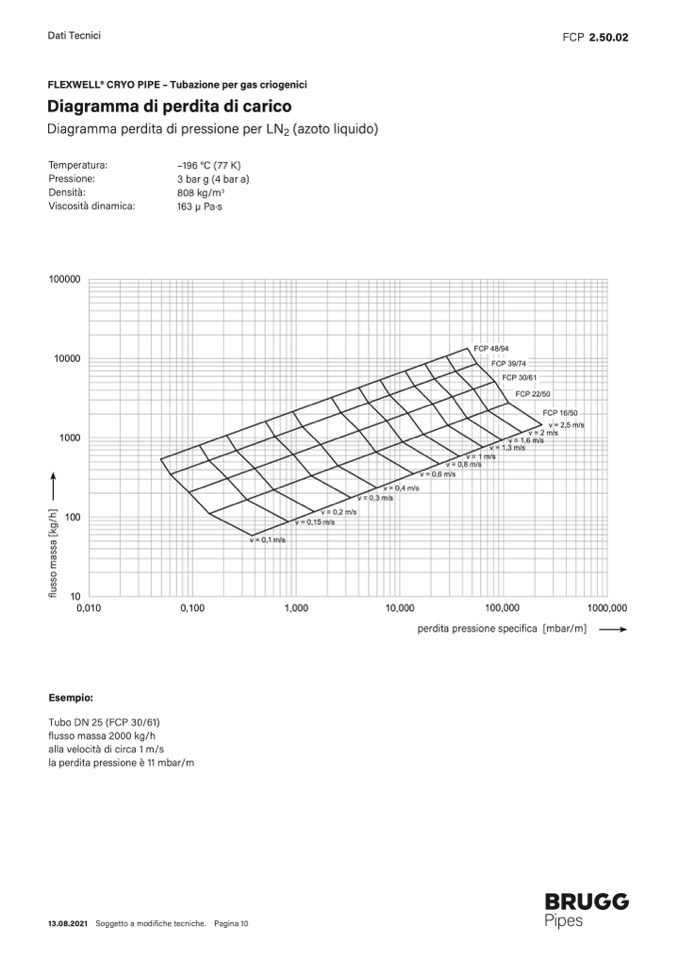

Diagramma di perdita di carico

Diagramma perdita di pressione per LN

2

(azoto liquido)

Temperatura:

Pressione:

Densità:

Viscosità dinamica:

100000

10000

1000

100

10

0,010

Esempio:

–196 °C (77 K)

3 bar g (4 bar a)

808 kg/m

3

163 μ Pa·s

v = 0,1 m/s

v = 0,15 m

v=

v = 0,2 m/s

/s

0,3 m/s

v = 0, 4 m/s

v= 0,6 m/s

v = 0,8 m/s

FCP 48/94

v = 1 m/s

FC

v =

P 39/74

FCP 30/61

FCP 22/50

v = 1,6

1,3 m/s

FCP 16/50

v = 2,5 m/s

v = 2 m/s

m/s

0,100

1,000

10,000

100,000

1000,000

perdita pressione specifica [mbar/m]

Tubo DN 25 (FCP 30/61)

flusso massa 2000 kg/h

alla velocità di circa 1 m/s

la perdita pressione è 11 mbar/m

13.08.2021 Soggetto a modifiche tecniche. Pagina 10

f

l

u

s

s

o

m

a

s

s

a

[

k

g

/

h

]
