HUB RADIATOR POWER UNIT
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua
per produrre riscaldamento/condizionamento ed ACS o per ibridizzare le caldaie e le centrali termiche esistenti

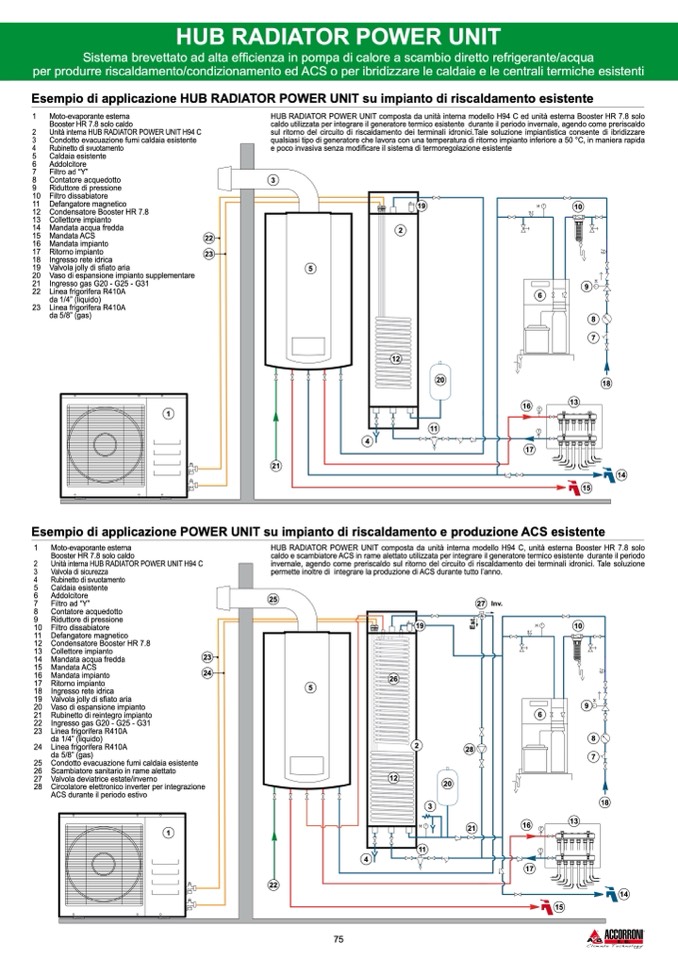

Esempio di applicazione HUB RADIATOR POWER UNIT su impianto di riscaldamento esistente
1 Moto-evaporante esterna
Booster HR 7.8 solo caldo
2
Unità interna HUB RADIATOR POWER UNIT H94 C
3
Condotto evacuazione fumi caldaia esistente
4
Rubinetto di svuotamento
5 Caldaia esistente
6 Addolcitore
7 Filtro ad “Y”
8 Contatore acquedotto
9 Riduttore di pressione
10 Filtro dissabiatore
11 Defangatore magnetico
12 Condensatore Booster HR 7.8
13 Collettore impianto
14 Mandata acqua fredda
15 Mandata ACS
16 Mandata impianto
17 Ritorno impianto
18 Ingresso rete idrica
19 Valvola jolly di sfiato aria
20 Vaso di espansione impianto supplementare
21 Ingresso gas G20 - G25 - G31
22 Linea frigorifera R410A
HUB RADIATOR POWER UNIT composta da unità interna modello H94 C ed unità esterna Booster HR 7.8 solo
caldo utilizzata per integrare il generatore termico esistente durante il periodo invernale, agendo come preriscaldo
sul ritorno del circuito di riscaldamento dei terminali idronici.Tale soluzione impiantistica consente di ibridizzare
qualsiasi tipo di generatore che lavora con una temperatura di ritorno impianto inferiore a 50 °C, in maniera rapida
e poco invasiva senza modificare il sistema di termoregolazione esistente
da 1/4” (liquido)
23 Linea frigorifera R410A
da 5/8” (gas)
8
7
18
13
14
1 Moto-evaporante esterna
Booster HR 7.8 solo caldo
2
Unità interna HUB RADIATOR POWER UNIT H94 C
3
Valvola di sicurezza
4
Rubinetto di svuotamento
5 Caldaia esistente
HUB RADIATOR POWER UNIT composta da unità interna modello H94 C, unità esterna Booster HR 7.8 solo
caldo e scambiatore ACS in rame alettato utilizzata per integrare il generatore termico esistente durante il periodo
invernale, agendo come preriscaldo sul ritorno del circuito di riscaldamento dei terminali idronici. Tale soluzione
6 Addolcitore
7 Filtro ad “Y”
8 Contatore acquedotto
9 Riduttore di pressione
10 Filtro dissabiatore
11 Defangatore magnetico
12 Condensatore Booster HR 7.8
13 Collettore impianto
14 Mandata acqua fredda
15 Mandata ACS
16 Mandata impianto
17 Ritorno impianto
18 Ingresso rete idrica
19 Valvola jolly di sfiato aria
20 Vaso di espansione impianto
21 Rubinetto di reintegro impianto
22 Ingresso gas G20 - G25 - G31
23 Linea frigorifera R410A
da 1/4” (liquido)
24 Linea frigorifera R410A
25
27
Inv.
da 5/8” (gas)
25 Condotto evacuazione fumi caldaia esistente
26 Scambiatore sanitario in rame alettato
27 Valvola deviatrice estate/inverno
28 Circolatore elettronico inverter per integrazione
ACS durante il periodo estivo
1
28
21
8
7
22
23
2
23
24
26
12
3
permette inoltre di
integrare la produzione di ACS durante tutto l’anno.
22
14
5
12
20
11
4
Esempio di applicazione POWER UNIT su impianto di riscaldamento e produzione ACS esistente
1
16
17
21
5
75
11
4
16
17
19
10
9
6
19
2
10
20
3
18
13
6
9
15
15
