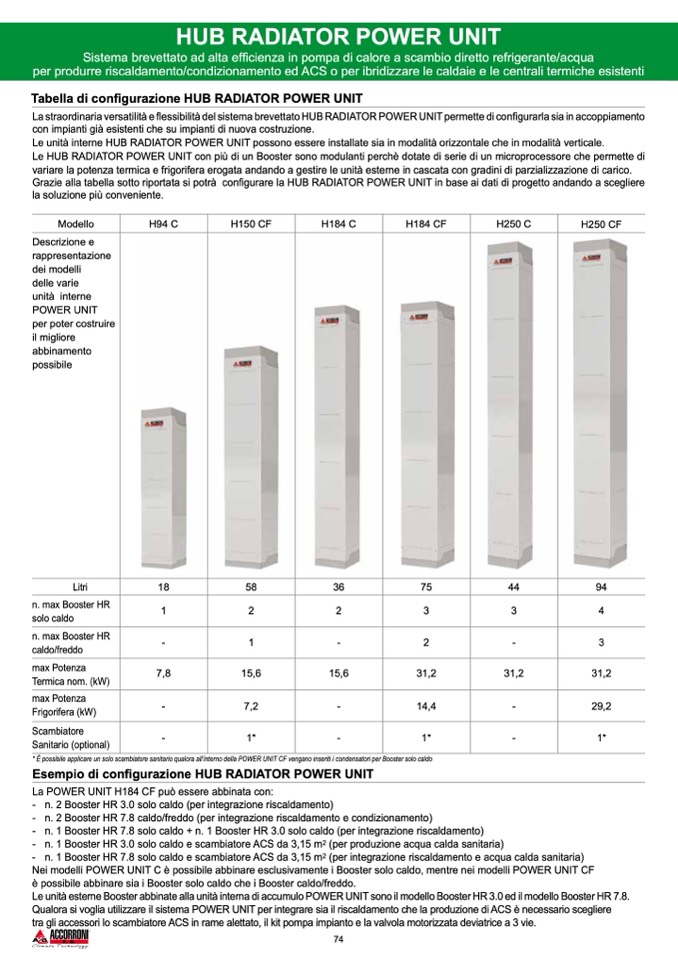

HUB RADIATOR POWER UNIT
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua
per produrre riscaldamento/condizionamento ed ACS o per ibridizzare le caldaie e le centrali termiche esistenti
Tabella di con
figurazione HUB RADIATOR POWER UNIT
La straordinaria versatilità e flessibilità del sistema brevettato HUB RADIATOR POWER UNIT permette di configurarla sia in accoppiamento
con impianti già esistenti che su impianti di nuova costruzione.
Le unità interne HUB RADIATOR POWER UNIT possono essere installate sia in modalità orizzontale che in modalità verticale.
Le HUB RADIATOR POWER UNIT con più di un Booster sono modulanti perchè dotate di serie di un microprocessore che permette di
variare la potenza termica e frigorifera erogata andando a gestire le unità esterne in cascata con gradini di parzializzazione di carico.
Grazie alla tabella sotto riportata si potrà configurare la HUB RADIATOR POWER UNIT in base ai dati di progetto andando a scegliere
la soluzione più conveniente.
H94 C
H150 CF
H184 C
H184 CF
H250 C
18
58
36
75
44
1
2
2
3
3
-
1
-
2
-
7,8
15,6
15,6
31,2
31,2
-
7,2
-
14,4
-
-
1*
-
1*
-
Modello
Descrizione e
rappresentazione
dei modelli
delle varie
unità interne
POWER UNIT
per poter costruire
il migliore
abbinamento
possibile
H250 CF
Litri
n. max Booster HR
solo caldo
n. max Booster HR
caldo/freddo
max Potenza
Termica nom. (kW)
max Potenza
Frigorifera (kW)
Scambiatore
Sanitario (optional)
* È possibile applicare un solo scambiatore sanitario qualora all’interno della POWER UNIT CF vengano inseriti i condensatori per Booster solo caldo
Esempio di configurazione HUB RADIATOR POWER UNIT
94
4
3
31,2
29,2
1*
La POWER UNIT H184 CF può essere abbinata con:
- n. 2 Booster HR 3.0 solo caldo (per integrazione riscaldamento)
- n. 2 Booster HR 7.8 caldo/freddo (per integrazione riscaldamento e condizionamento)
- n. 1 Booster HR 7.8 solo caldo + n. 1 Booster HR 3.0 solo caldo (per integrazione riscaldamento)
- n. 1 Booster HR 3.0 solo caldo e scambiatore ACS da 3,15 m
2
(per produzione acqua calda sanitaria)
- n. 1 Booster HR 7.8 solo caldo e scambiatore ACS da 3,15 m
2
(per integrazione riscaldamento e acqua calda sanitaria)
Nei modelli POWER UNIT C è possibile abbinare esclusivamente i Booster solo caldo, mentre nei modelli POWER UNIT CF
è possibile abbinare sia i Booster solo caldo che i Booster caldo/freddo.
Le unità esterne Booster abbinate alla unità interna di accumulo POWER UNIT sono il modello Booster HR 3.0 ed il modello Booster HR 7.8.
Qualora si voglia utilizzare il sistema POWER UNIT per integrare sia il riscaldamento che la produzione di ACS è necessario scegliere
tra gli accessori lo scambiatore ACS in rame alettato, il kit pompa impianto e la valvola motorizzata deviatrice a 3 vie.
74
