KONs SYSTEM 35

KON CTFS 35

Dati Tecnici

KONs SYSTEM 28-35

PRESSIONE MIN/MAX CIRCUITO RISCALDAMENTO

CAPACITÀ VASO DI ESPANSIONE SOLARE

GRADO DI PROTEZIONE

Bollitore

ISOLAMENTO PU RIGIDO INIET.

POTENZA ASSORBITA

PESO A VUOTO

ALTEZZA

bar 0,5 - 3

l

25

IP

X4D

mm

50

kW

36

kg

90

mm

2155

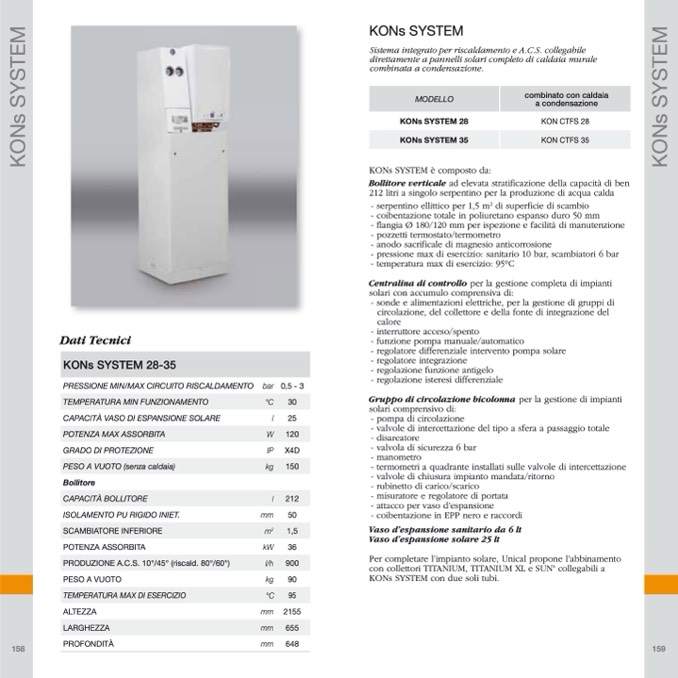

KONs SYSTEM

Sistema integrato per riscaldamento e A.C.S. collegabile

direttamente a pannelli solari completo di caldaia murale

combinata a condensazione.

KONs SYSTEM 28

KON CTFS 28

KONs SYSTEM è composto da:

Bollitore verticale ad elevata stratificazione della capacità di ben

212 litri a singolo serpentino per la produzione di acqua calda

- serpentino ellittico per 1,5 m

2

di superficie di scambio

- coibentazione totale in poliuretano espanso duro 50 mm

- flangia Ø 180/120 mm per ispezione e facilità di manutenzione

- pozzetti termostato/termometro

- anodo sacrificale di magnesio anticorrosione

- pressione max di esercizio: sanitario 10 bar, scambiatori 6 bar

- temperatura max di esercizio: 95°C

Centralina di controllo per la gestione completa di impianti

solari con accumulo comprensiva di:

- sonde e alimentazioni elettriche, per la gestione di gruppi di

circolazione, del collettore e della fonte di integrazione del

calore

- interruttore acceso/spento

- funzione pompa manuale/automatico

- regolatore differenziale intervento pompa solare

- regolatore integrazione

- regolazione funzione antigelo

- regolazione isteresi differenziale

Gruppo di circolazione bicolonna per la gestione di impianti

solari comprensivo di:

- pompa di circolazione

- valvole di intercettazione del tipo a sfera a passaggio totale

- disareatore

- valvola di sicurezza 6 bar

- manometro

- termometri a quadrante installati sulle valvole di intercettazione

- valvole di chiusura impianto mandata/ritorno

- rubinetto di carico/scarico

- misuratore e regolatore di portata

- attacco per vaso d’espansione

- coibentazione in EPP nero e raccordi

Vaso d’espansione sanitario da 6 lt

Vaso d’espansione solare 25 lt

Per completare l’impianto solare, Unical propone l’abbinamento

con collettori TITANIUM, TITANIUM XL e SUN

s

collegabili a

KONs SYSTEM con due soli tubi.

TEMPERATURA MIN FUNZIONAMENTO

°C

30

POTENZA MAX ASSORBITA

W

120

PESO A VUOTO (senza caldaia)

kg

150

CAPACITÀ BOLLITORE

l

212

SCAMBIATORE INFERIORE

m

2

1,5

PRODUZIONE A.C.S. 10°/45° (riscald. 80°/60°)

l/h

900

TEMPERATURA MAX DI ESERCIZIO

°C

95

LARGHEZZA

mm

655

PROFONDITÀ

mm

648

MODELLO

combinato con caldaia

a condensazione
