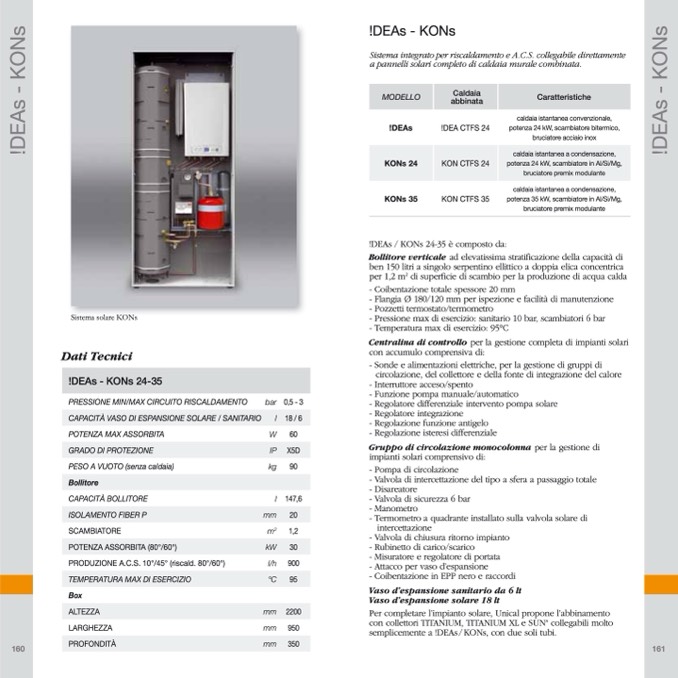

!DEAs - KONs

Sistema integrato per riscaldamento e A.C.S. collegabile direttamente

a pannelli solari completo di caldaia murale combinata.

MODELLO

!DEAs

KONs 35

caldaia istantanea convenzionale,

potenza 24 kW, scambiatore bitermico,

bruciatore acciaio inox

caldaia istantanea a condensazione,

potenza 35 kW, scambiatore in Al/Si/Mg,

bruciatore premix modulante

Caldaia

abbinata

!DEA CTFS 24

Caratteristiche

KONs 24

KON CTFS 24

caldaia istantanea a condensazione,

potenza 24 kW, scambiatore in Al/Si/Mg,

bruciatore premix modulante

KON CTFS 35

Sistema solare KONs

Dati Tecnici

!DEAs - KONs 24-35

PRESSIONE MIN/MAX CIRCUITO RISCALDAMENTO

POTENZA MAX ASSORBITA

PESO A VUOTO (senza caldaia)

CAPACITÀ BOLLITORE

bar 0,5-3

W

60

kg

90

l 147,6

!DEAs / KONs 24-35 è composto da:

Bollitore verticale ad elevatissima stratificazione della capacità di

ben 150 litri a singolo serpentino ellittico a doppia elica concentrica

per 1,2 m

2

di superficie di scambio per la produzione di acqua calda

- Coibentazione totale spessore 20 mm

- Flangia Ø 180/120 mm per ispezione e facilità di manutenzione

- Pozzetti termostato/termometro

- Pressione max di esercizio: sanitario 10 bar, scambiatori 6 bar

- Temperatura max di esercizio: 95°C

Centralina di controllo per la gestione completa di impianti solari

con accumulo comprensiva di:

- Sonde e alimentazioni elettriche, per la gestione di gruppi di

circolazione, del collettore e della fonte di integrazione del calore

- Interruttore acceso/spento

- Funzione pompa manuale/automatico

- Regolatore differenziale intervento pompa solare

- Regolatore integrazione

- Regolazione funzione antigelo

- Regolazione isteresi differenziale

Gruppo di circolazione monocolonna per la gestione di

impianti solari comprensivo di:

- Pompa di circolazione

- Valvola di intercettazione del tipo a sfera a passaggio totale

- Disareatore

- Valvola di sicurezza 6 bar

- Manometro

- Termometro a quadrante installato sulla valvola solare di

intercettazione

- Valvola di chiusura ritorno impianto

- Rubinetto di carico/scarico

- Misuratore e regolatore di portata

- Attacco per vaso d’espansione

- Coibentazione in EPP nero e raccordi

Vaso d’espansione sanitario da 6 lt

Vaso d’espansione solare 18 lt

Per completare l’impianto solare, Unical propone l’abbinamento

con collettori TITANIUM, TITANIUM XL e SUN

s

collegabili molto

semplicemente a !DEAs / KONs, con due soli tubi.

CAPACITÀ VASO DI ESPANSIONE SOLARE / SANITARIO

l

18/6

GRADO DI PROTEZIONE

IP

X5D

Bollitore

ISOLAMENTO FIBER P

mm

20

SCAMBIATORE

m

2

1,2

PRODUZIONE A.C.S. 10°/45° (riscald. 80°/60°)

l/h

900

Box

LARGHEZZA

mm

950

POTENZA ASSORBITA (80°/60°)

kW

30

TEMPERATURA MAX DI ESERCIZIO

°C

95

ALTEZZA

mm

2200

PROFONDITÀ

mm

350
