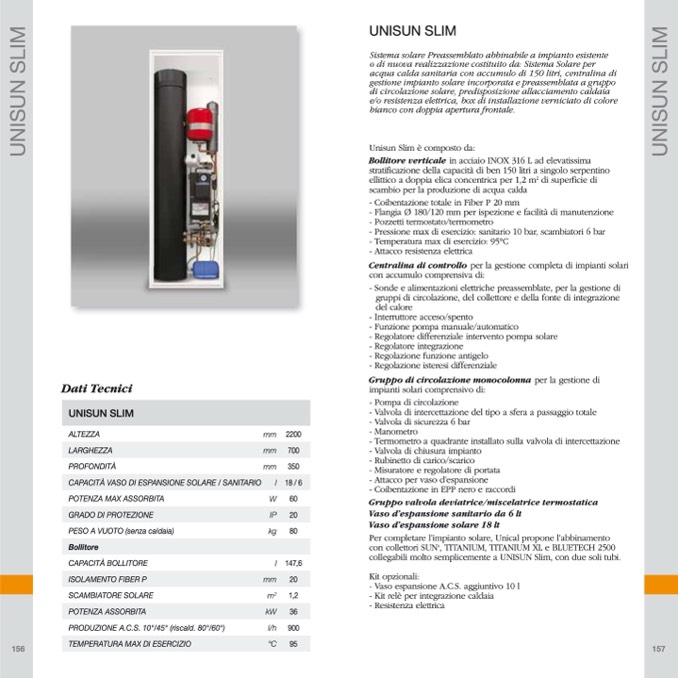

UNISUN SLIM

Dati Tecnici

UNISUN SLIM

ALTEZZA

mm 2200

Sistema solare Preassemblato abbinabile a impianto esistente

o di nuova realizzazione costituito da: Sistema Solare per

acqua calda sanitaria con accumulo di 150 litri, centralina di

gestione impianto solare incorporata e preassemblata a gruppo

di circolazione solare, predisposizione allacciamento caldaia

e/o resistenza elettrica, box di installazione verniciato di colore

bianco con doppia apertura frontale.

Unisun Slim è composto da:

Bollitore verticale in acciaio INOX 316 L ad elevatissima

stratificazione della capacità di ben 150 litri a singolo serpentino

ellittico a doppia elica concentrica per 1,2 m

2

di superficie di

scambio per la produzione di acqua calda

- Coibentazione totale in Fiber P 20 mm

- Flangia Ø 180/120 mm per ispezione e facilità di manutenzione

- Pozzetti termostato/termometro

- Pressione max di esercizio: sanitario 10 bar, scambiatori 6 bar

- Temperatura max di esercizio: 95°C

- Attacco resistenza elettrica

Centralina di controllo per la gestione completa di impianti solari

con accumulo comprensiva di:

- Sonde e alimentazioni elettriche preassemblate, per la gestione di

gruppi di circolazione, del collettore e della fonte di integrazione

del calore

- Interruttore acceso/spento

- Funzione pompa manuale/automatico

- Regolatore differenziale intervento pompa solare

- Regolatore integrazione

- Regolazione funzione antigelo

- Regolazione isteresi differenziale

Gruppo di circolazione monocolonna per la gestione di

impianti solari comprensivo di:

- Pompa di circolazione

- Valvola di intercettazione del tipo a sfera a passaggio totale

- Valvola di sicurezza 6 bar

- Manometro

- Termometro a quadrante installato sulla valvola di intercettazione

- Valvola di chiusura impianto

- Rubinetto di carico/scarico

- Misuratore e regolatore di portata

- Attacco per vaso d’espansione

- Coibentazione in EPP nero e raccordi

Gruppo valvola deviatrice/miscelatrice termostatica

Vaso d’espansione sanitario da 6 lt

Vaso d’espansione solare 18 lt

Per completare l’impianto solare, Unical propone l’abbinamento

con collettori SUN

s

, TITANIUM, TITANIUM XL e BLUETECH 2500

collegabili molto semplicemente a UNISUN Slim, con due soli tubi.

Kit opzionali:

- Vaso espansione A.C.S. aggiuntivo 10 l

- Kit relè per integrazione caldaia

- Resistenza elettrica

LARGHEZZA

mm

700

PROFONDITÀ

mm

350

CAPACITÀ VASO DI ESPANSIONE SOLARE / SANITARIO

l

18/6

POTENZA MAX ASSORBITA

PESO A VUOTO (senza caldaia)

CAPACITÀ BOLLITORE

SCAMBIATORE SOLARE

W

60

kg

80

l 147,6

m

2

1,2

GRADO DI PROTEZIONE

IP

20

Bollitore

ISOLAMENTO FIBER P

mm

20

POTENZA ASSORBITA

kW

36

PRODUZIONE A.C.S. 10°/45° (riscald. 80°/60°)

l/h

900

TEMPERATURA MAX DI ESERCIZIO

°C

95
