DIRAMAZIONI SENZA VENTILAZIONE
DIRAMAZIONI CON VENTILAZIONE
Qmax
Lt/sec
Sistema I
DN
Sistema IV
DN
Qmax
Lt/sec
Sistema I
Diramazione/Ventilazione
Sistema IV
DIramaizone/Ventilazione
0,4 non ammesso
30
0,5 40
40
0,6
non ammesso
30/30
0,8 50
non ammesso
0,75
50/40
40/30
1 60
50
1,5
60/40
50/30
1,5 70
60
2,25
70/50
60/30
2
80
senza WC
70
senza WC
3
80/50
senza WC
70/40
senza WC
2,25
90
max 2 WC + cambi di
direzione per max 90°
80
max 1 WC
3,4
90/60
max 2 WC + cambi dire-
zione per max 90°
80/40
max 1 WC
2,5 100
100
3,75
100/100
90/50

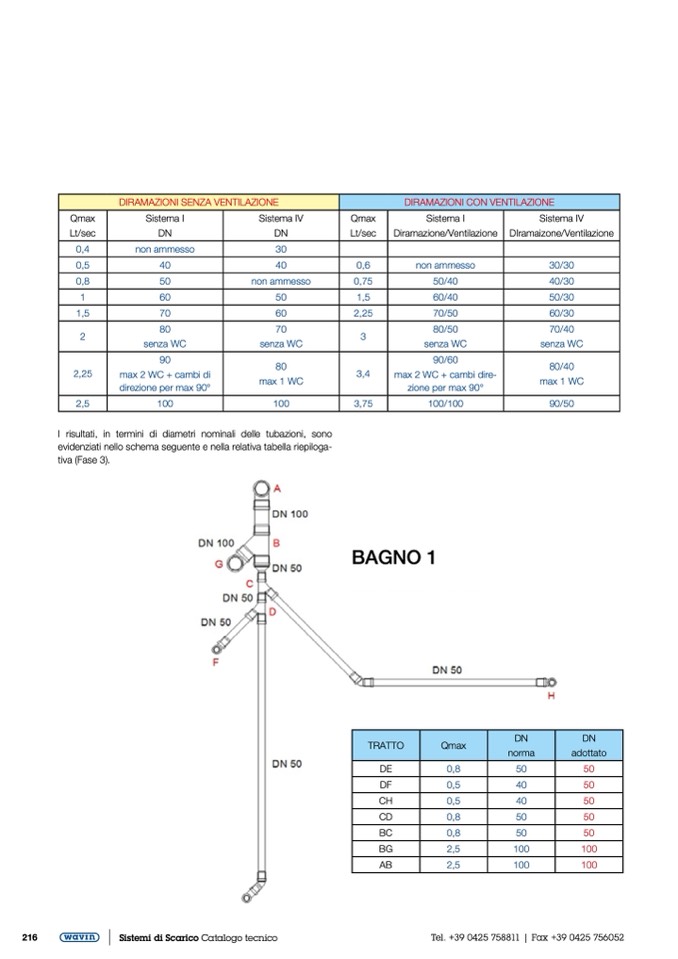

I risultati, in termini di diametri nominali delle tubazioni, sono
evidenziati nello schema seguente e nella relativa tabella riepiloga-
tiva (Fase 3).
BAGNO 1
TRATTO
Qmax
DN
norma
DN
adottato
DE
0,8 50 50
DF 0,5 40 50
CH
0,5 40 50
CD 0,8 50 50
BC
0,8 50 50
BG
2,5 100 100
AB
2,5 100 100
216
