Nella medesima tabella, oltre ai diametri minimi nominali risultanti
dalle prescrizioni delle norme vigenti (UNI EN 12056), sono riportati
anche i diametri effettivamente adottati (ultima colonna a destra). In
effetti, adottare un diametro DN 40, al servizio di un lavabo o di un
bidet, può essere abbastanza rischioso: il diametro interno minimo
di 34 mm può facilitare un‘occlusione dovuta a caduta accidentale
di oggetti nel sistema di scarico. Inoltre, avere solo due diametri
per la realizzazione della diramazione di scarico in esame, facilita
anche il compito dell‘installatore (si evitano le braghe ridotte ed è
prevista un‘unica riduzione di diametro lungo il percorso comples-
sivo della diramazione). Non dimentichiamo, infine, che avere un
diametro minimo pari a DN 50 signi
fica anche facilitare eventuali
operazioni di ispezione e/o spurgo con apposite sonde.

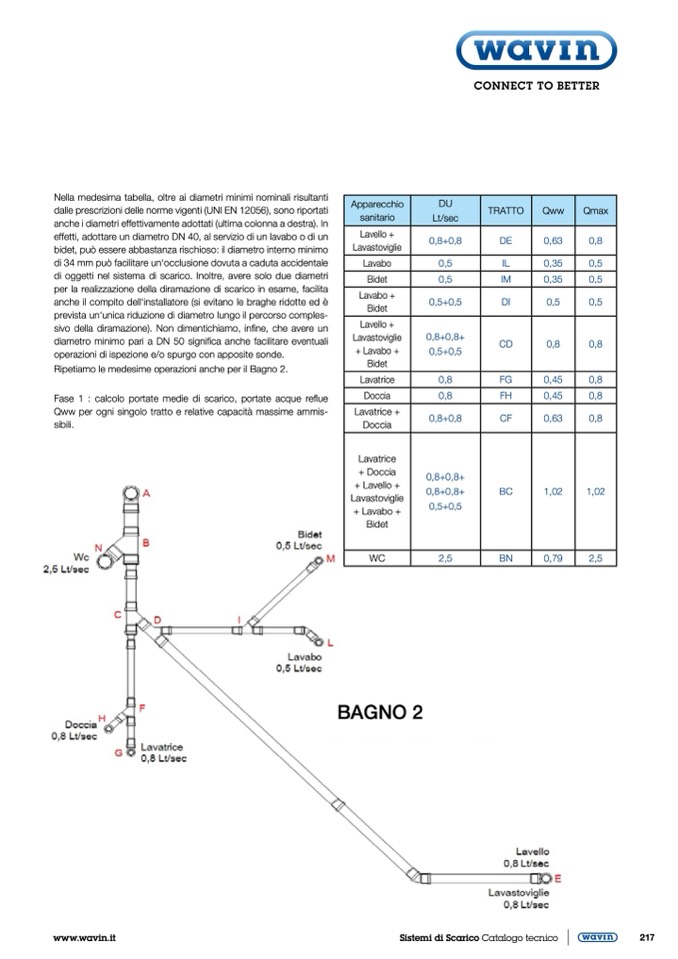

Ripetiamo le medesime operazioni anche per il Bagno 2.
Fase 1 : calcolo portate medie di scarico, portate acque reflue
Qww per ogni singolo tratto e relative capacità massime ammis-
sibili.
Apparecchio
sanitario
DU
Lt/sec
TRATTO
Qww
Qmax
Lavello +
Lavastoviglie
0,8+0,8
DE
0,63
0,8
Lavabo
0,5
IL
0,35
0,5
Bidet
0,5
IM
0,35
0,5
Lavabo +
Bidet
0,5+0,5
DI
0,5 0,5
Lavello +
Lavastoviglie
+ Lavabo +
Bidet
0,8+0,8+
0,5+0,5
CD
0,8 0,8
Lavatrice
0,8
FG
0,45
0,8
Doccia
0,8
FH
0,45
0,8
Lavatrice +
Doccia
0,8+0,8
CF
0,63 0,8
Lavatrice
+ Doccia
+ Lavello +
Lavastoviglie
+ Lavabo +
Bidet
0,8+0,8+
0,8+0,8+
0,5+0,5
BC
1,02 1,02
WC
2,5
BN
0,79
2,5
www.wavin.it
Sistemi di Scarico Catalogo tecnico
217
BAGNO 2
