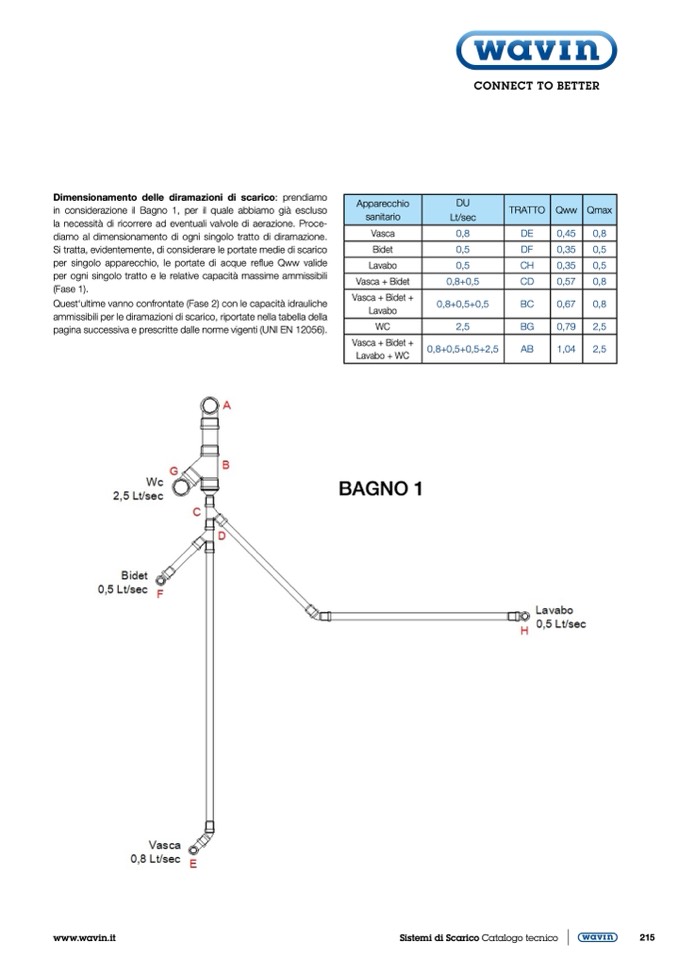

Dimensionamento delle diramazioni di scarico: prendiamo
in considerazione il Bagno 1, per il quale abbiamo già escluso
la necessità di ricorrere ad eventuali valvole di aerazione. Proce-
diamo al dimensionamento di ogni singolo tratto di diramazione.
Si tratta, evidentemente, di considerare le portate medie di scarico
per singolo apparecchio, le portate di acque re
flue Qww valide
per ogni singolo tratto e le relative capacità massime ammissibili
(Fase 1).
Quest‘ultime vanno confrontate (Fase 2) con le capacit
à idrauliche
ammissibili per le diramazioni di scarico, riportate nella tabella della
pagina successiva e prescritte dalle norme vigenti (UNI EN 12056).
Apparecchio
sanitario
DU
Lt/sec
TRATTO
Qww Qmax
Vasca
0,8
DE
0,45 0,8
Bidet
0,5
DF
0,35 0,5
Lavabo
0,5
CH
0,35 0,5
Vasca + Bidet
0,8+0,5
CD
0,57 0,8
Vasca + Bidet +
Lavabo
0,8+0,5+0,5
BC 0,67 0,8
WC
2,5
BG
0,79 2,5
Vasca + Bidet +
Lavabo + WC
0,8+0,5+0,5+2,5
AB 1,04 2,5
