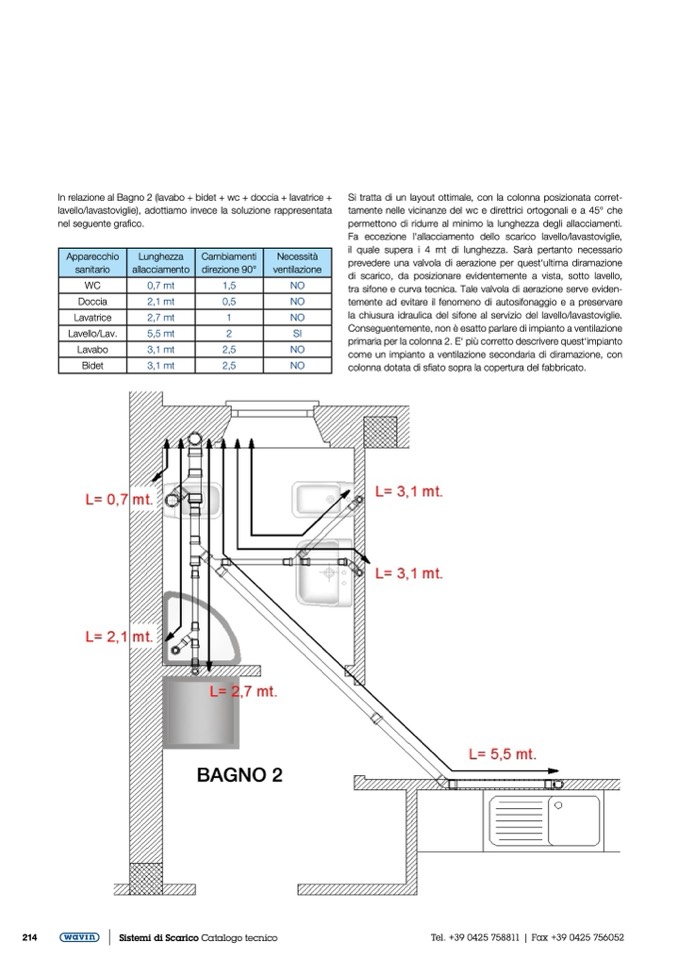

In relazione al Bagno 2 (lavabo + bidet + wc + doccia + lavatrice +

lavello/lavastoviglie), adottiamo invece la soluzione rappresentata

nel seguente grafico.

Si tratta di un layout ottimale, con la colonna posizionata corret-

tamente nelle vicinanze del wc e direttrici ortogonali e a 45° che

permettono di ridurre al minimo la lunghezza degli allacciamenti.

Fa eccezione l‘allacciamento dello scarico lavello/lavastoviglie,

il quale supera i 4 mt di lunghezza. Sarà pertanto necessario

prevedere una valvola di aerazione per quest‘ultima diramazione

di scarico, da posizionare evidentemente a vista, sotto lavello,

tra sifone e curva tecnica. Tale valvola di aerazione serve eviden-

temente ad evitare il fenomeno di autosifonaggio e a preservare

la chiusura idraulica del sifone al servizio del lavello/lavastoviglie.

Conseguentemente, non è esatto parlare di impianto a ventilazione

primaria per la colonna 2. E‘ più corretto descrivere quest‘impianto

come un impianto a ventilazione secondaria di diramazione, con

colonna dotata di sfiato sopra la copertura del fabbricato.

Apparecchio

sanitario

Lunghezza

allacciamento

Cambiamenti

direzione 90°

Necessità

ventilazione

WC 0,7 mt 1,5 NO

Doccia 2,1 mt 0,5 NO

Lavatrice 2,7 mt 1 NO

Lavello/Lav. 5,5 mt 2 SI

Lavabo 3,1 mt 2,5 NO

Bidet 3,1 mt 2,5 NO

BAGNO 2
