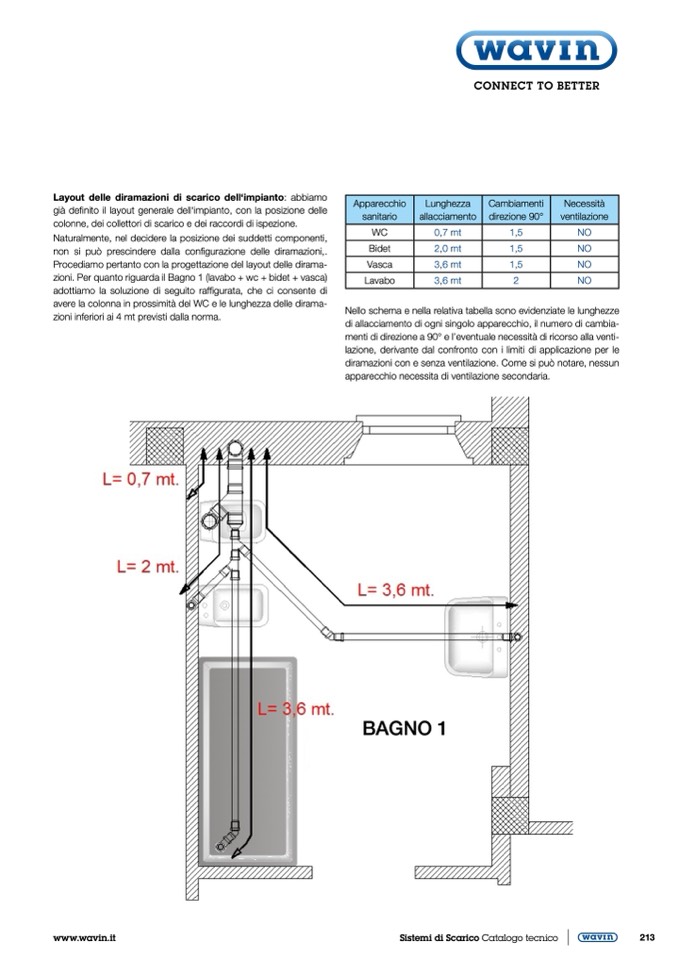

Layout delle diramazioni di scarico dell‘impianto: abbiamo

già definito il layout generale dell‘impianto, con la posizione delle

colonne, dei collettori di scarico e dei raccordi di ispezione.

Naturalmente, nel decidere la posizione dei suddetti componenti,

non si può prescindere dalla configurazione delle diramazioni,.

Procediamo pertanto con la progettazione del layout delle dirama-

zioni. Per quanto riguarda il Bagno 1 (lavabo + wc + bidet + vasca)

adottiamo la soluzione di seguito raffigurata, che ci consente di

avere la colonna in prossimità del WC e le lunghezza delle dirama-

zioni inferiori ai 4 mt previsti dalla norma.

Nello schema e nella relativa tabella sono evidenziate le lunghezze

di allacciamento di ogni singolo apparecchio, il numero di cambia-

menti di direzione a 90° e l’eventuale necessità di ricorso alla venti-

lazione, derivante dal confronto con i limiti di applicazione per le

diramazioni con e senza ventilazione. Come si può notare, nessun

apparecchio necessita di ventilazione secondaria.

Apparecchio

sanitario

Lunghezza

allacciamento

Cambiamenti

direzione 90°

Necessità

ventilazione

WC 0,7 mt 1,5 NO

Bidet 2,0 mt 1,5 NO

Vasca 3,6 mt 1,5 NO

Lavabo 3,6 mt 2 NO

www.wavin.it

Sistemi di Scarico Catalogo tecnico

213

BAGNO 1
