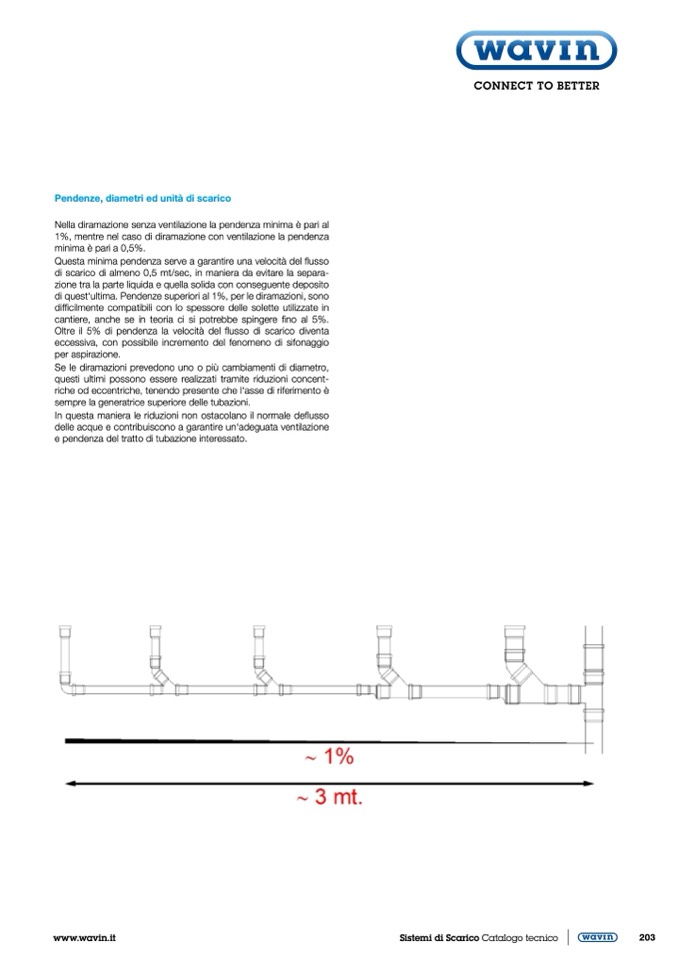

Pendenze, diametri ed unità di scarico

Nella diramazione senza ventilazione la pendenza minima è pari al

1%, mentre nel caso di diramazione con ventilazione la pendenza

minima è pari a 0,5%.

Questa minima pendenza serve a garantire una velocit

à del flusso

di scarico di almeno 0,5 mt/sec, in maniera da evitare la separa-

zione tra la parte liquida e quella solida con conseguente deposito

di quest‘ultima. Pendenze superiori al 1%, per le diramazioni, sono

difficilmente compatibili con lo spessore delle solette utilizzate in

cantiere, anche se in teoria ci si potrebbe spingere

fino al 5%.

Oltre il 5% di pendenza la velocità del flusso di scarico diventa

eccessiva, con possibile incremento del fenomeno di sifonaggio

per aspirazione.

Se le diramazioni prevedono uno o più cambiamenti di diametro,

questi ultimi possono essere realizzati tramite riduzioni concent-

riche od eccentriche, tenendo presente che l‘asse di riferimento è

sempre la generatrice superiore delle tubazioni.

In questa maniera le riduzioni non ostacolano il normale deflusso

delle acque e contribuiscono a garantire un‘adeguata ventilazione

e pendenza del tratto di tubazione interessato.
