Gli impianti a ventilazione parallela diretta da 3 a 5 piani

allacciati: fino a cinque piani allacciati, cioè fino a quando la

distanza tra il punto di scarico più alto e quello più basso rimane

uguale o inferiore a 12 mt, è sufficiente prevedere anche solo due

condotti di collegamento tra la colonna di scarico e la colonna di

ventilazione. Le pressioni generate da un flusso di scarico, anche

quello proveniente dal punto più elevato della colonna, non sono

tali da richiedere vie di sfogo intermedie. I condotti di collegamento

al sistema di ventilazione vanno posizionati alle due estremità, nelle

vicinanze del piede di colonna ed in prossimit

à dello sfiato.

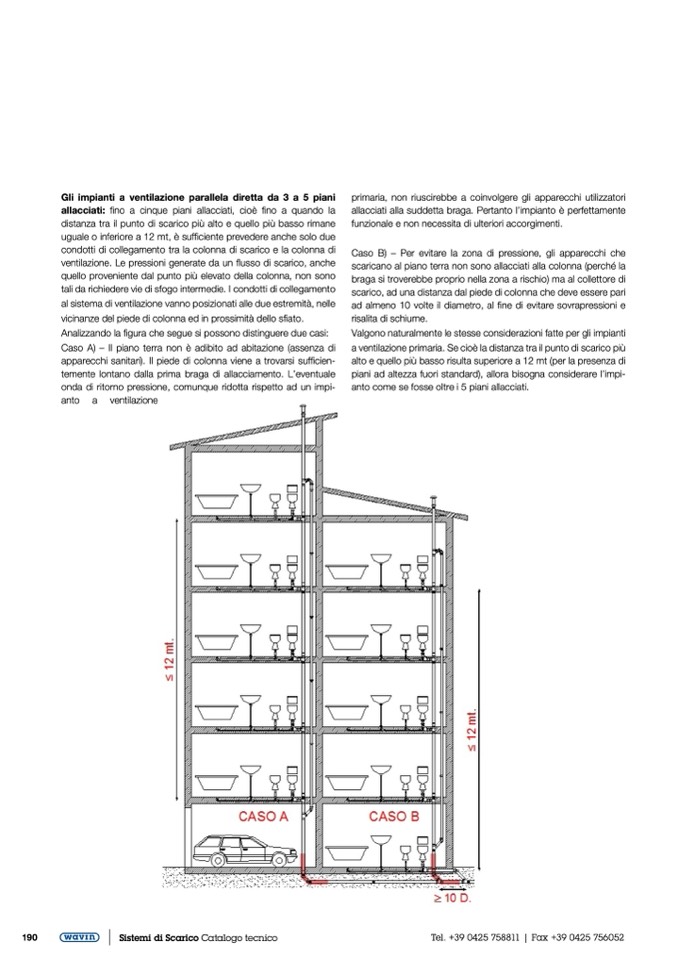

Analizzando la figura che segue si possono distinguere due casi:

Caso A) – Il piano terra non è adibito ad abitazione (assenza di

apparecchi sanitari). Il piede di colonna viene a trovarsi sufficien-

temente lontano dalla prima braga di allacciamento. L’eventuale

onda di ritorno pressione, comunque ridotta rispetto ad un impi-

anto a ventilazione

primaria, non riuscirebbe a coinvolgere gli apparecchi utilizzatori

allacciati alla suddetta braga. Pertanto l’impianto è perfettamente

funzionale e non necessita di ulteriori accorgimenti.

Caso B) – Per evitare la zona di pressione, gli apparecchi che

scaricano al piano terra non sono allacciati alla colonna (perché la

braga si troverebbe proprio nella zona a rischio) ma al collettore di

scarico, ad una distanza dal piede di colonna che deve essere pari

ad almeno 10 volte il diametro, al fine di evitare sovrapressioni e

risalita di schiume.

Valgono naturalmente le stesse considerazioni fatte per gli impianti

a ventilazione primaria. Se cioè la distanza tra il punto di scarico più

alto e quello più basso risulta superiore a 12 mt (per la presenza di

piani ad altezza fuori standard), allora bisogna considerare l’impi-

anto come se fosse oltre i 5 piani allacciati.
