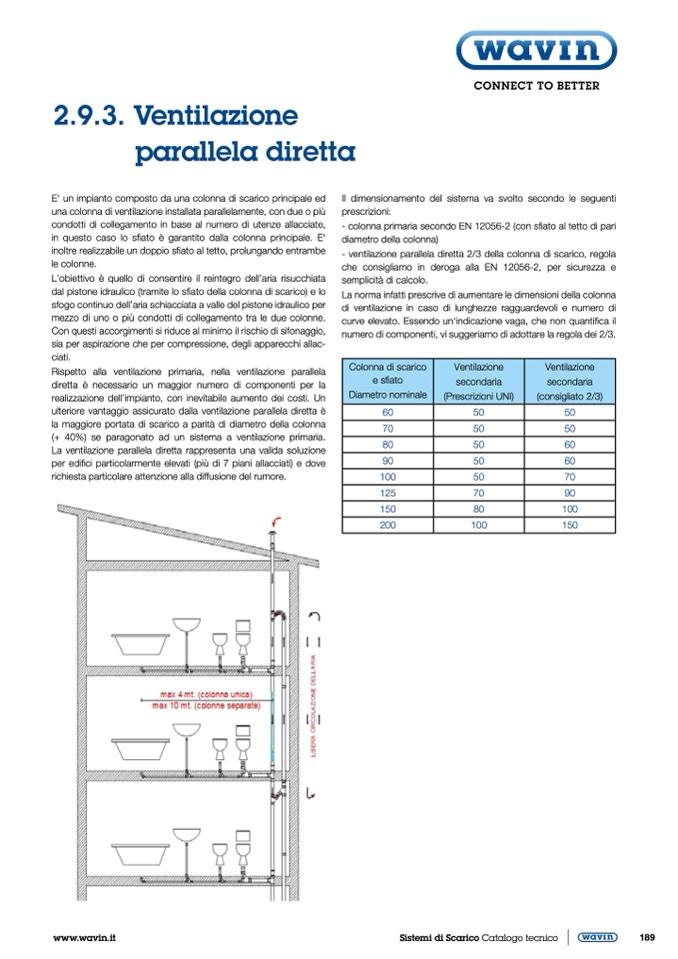

2.9.3. Ventilazione
parallela diretta
E‘ un impianto composto da una colonna di scarico principale ed
una colonna di ventilazione installata parallelamente, con due o più
condotti di collegamento in base al numero di utenze allacciate,
in questo caso lo sfiato è garantito dalla colonna principale. E‘
inoltre realizzabile un doppio sfiato al tetto, prolungando entrambe
le colonne.
L’obiettivo è quello di consentire il reintegro dell’aria risucchiata
dal pistone idraulico (tramite lo sfiato della colonna di scarico) e lo
sfogo continuo dell’aria schiacciata a valle del pistone idraulico per
mezzo di uno o più condotti di collegamento tra le due colonne.
Con questi accorgimenti si riduce al minimo il rischio di sifonaggio,
sia per aspirazione che per compressione, degli apparecchi allac-
ciati.
Rispetto alla ventilazione primaria, nella ventilazione parallela
diretta è necessario un maggior numero di componenti per la
realizzazione dell’impianto, con inevitabile aumento dei costi. Un
ulteriore vantaggio assicurato dalla ventilazione parallela diretta è
la maggiore portata di scarico a parit
à di diametro della colonna
(+ 40%) se paragonato ad un sistema a ventilazione primaria.
La ventilazione parallela diretta rappresenta una valida soluzione
per edifici particolarmente elevati (più di 7 piani allacciati) e dove
richiesta particolare attenzione alla diffusione del rumore.
Il dimensionamento del sistema va svolto secondo le seguenti
prescrizioni:
- colonna primaria secondo EN 12056-2 (con sfiato al tetto di pari
diametro della colonna)
- ventilazione parallela diretta 2/3 della colonna di scarico, regola
che consigliamo in deroga alla EN 12056-2, per sicurezza e
semplicità di calcolo.
La norma infatti prescrive di aumentare le dimensioni della colonna
di ventilazione in caso di lunghezze ragguardevoli e numero di
curve elevato. Essendo un‘indicazione vaga, che non quantifica il
numero di componenti, vi suggeriamo di adottare la regola dei 2/3.
Colonna di scarico
e sfiato
Diametro nominale
Ventilazione
secondaria
(Prescrizioni UNI)
Ventilazione
secondaria
(consigliato 2/3)
60 50 50
70 50 50
80 50 60
90 50 60
100 50 70
125 70 90
150 80 100
200 100 150
